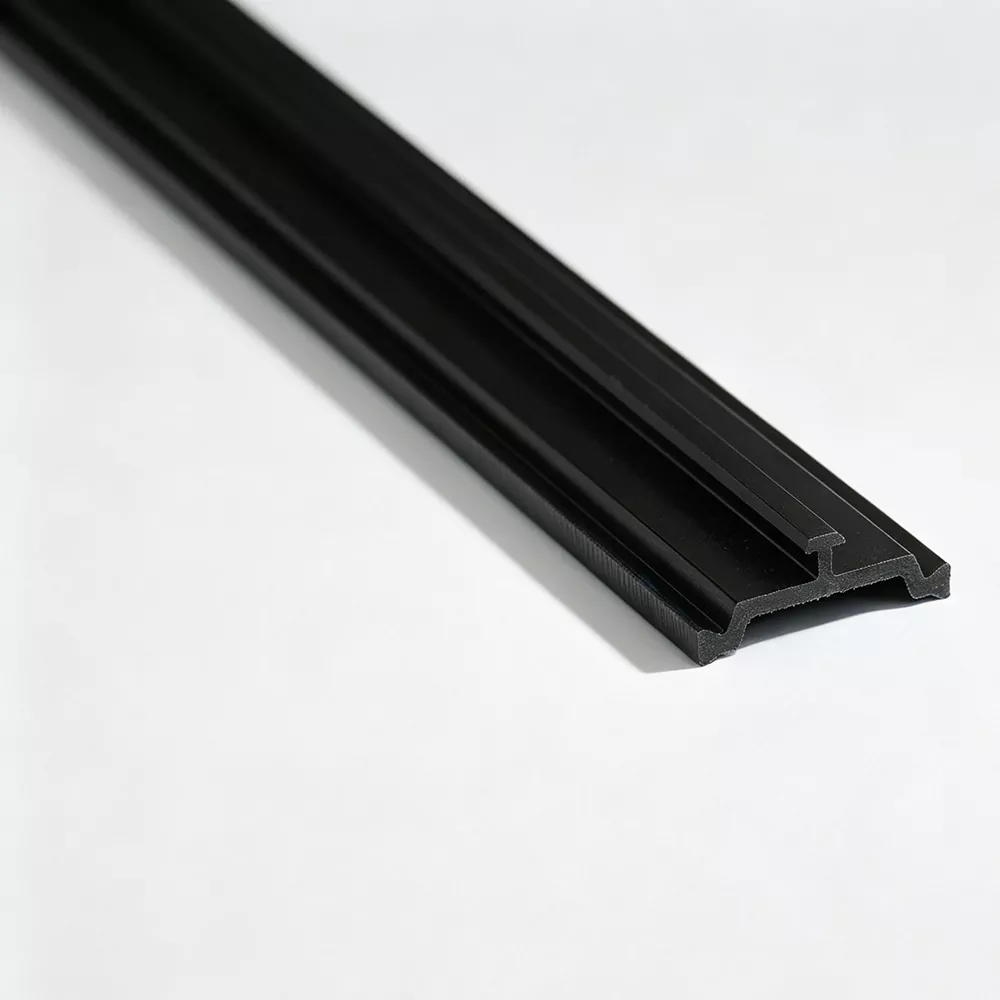

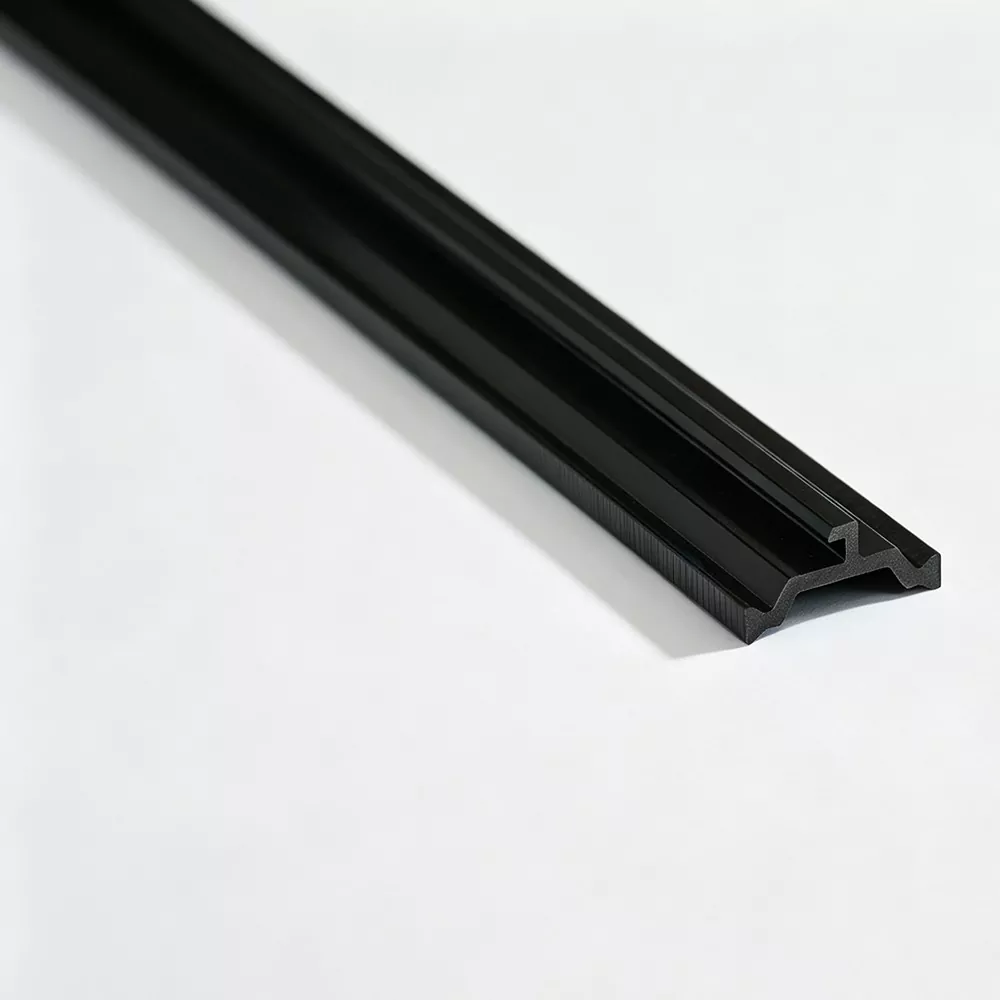

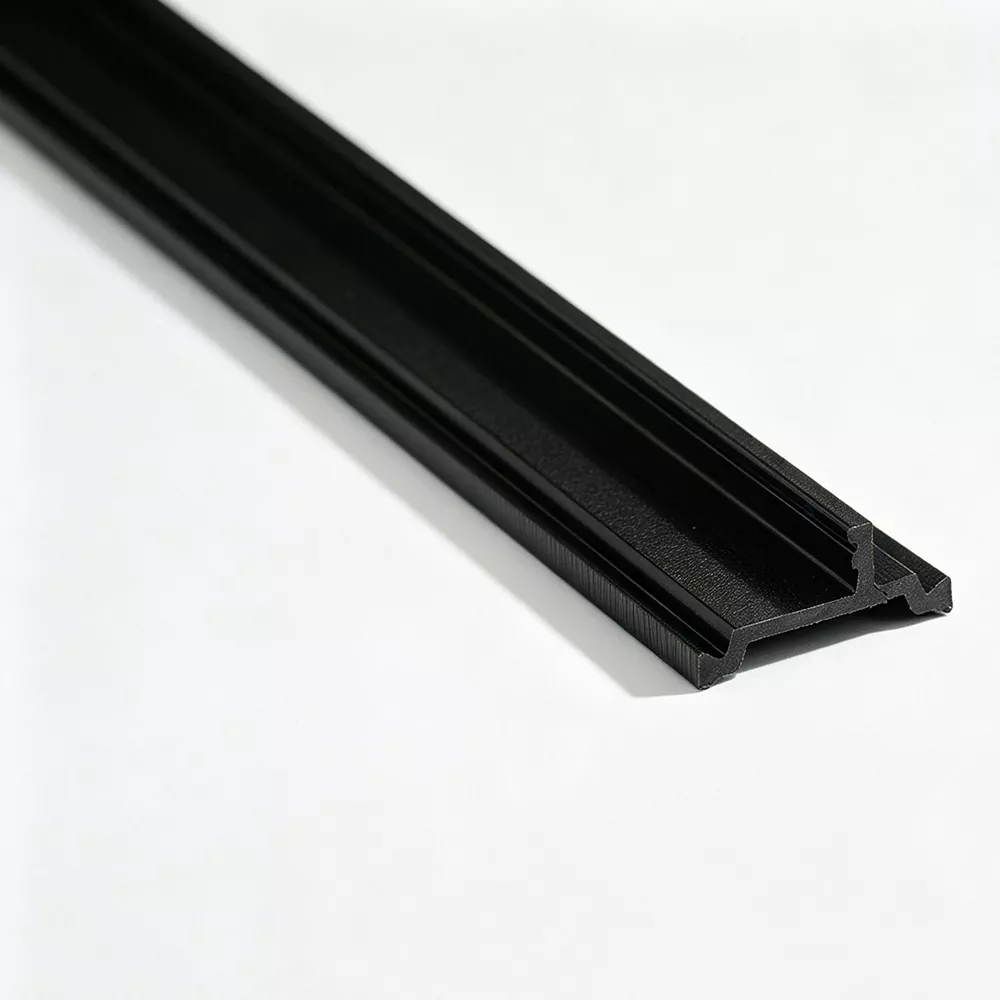

La bande d'isolation thermique pour fenêtres coulissantes est installée dans un cadre en aluminium à rupture de pont thermique ou des profilés de châssis pour créer une séparation non métallique entre les sections intérieures et extérieures en aluminium. Jinxing, un fabricant et usine chinois, produit ces profilés principalement à partir de PA66 GF25 et développe la géométrie des bandes en fonction de l'extrusion d'aluminium, de la configuration des rainures et de la structure de connexion.
Une fenêtre coulissante n'utilise pas la même disposition de profilés qu'une fenêtre battante conventionnelle. Le cadre intègre généralement des rails et le châssis se déplace le long de la section de roulement conçue. La bande d'isolation thermique pour fenêtres coulissantes doit donc s'insérer dans le profilé en aluminium disponible sans interférer avec la géométrie fonctionnelle de l'ensemble coulissant.
Lors de la sélection d'une bande, les dimensions importantes incluent :
· Largeur et profondeur des rainures en aluminium
· Largeur et épaisseur de bande
· Structure de verrouillage
· Position dans le cadre ou le châssis
· Dégagement autour de la section coulissante
· Méthode d'assemblage du profil
Les spécifications de la bande doivent être confirmées par rapport à l’extrusion d’aluminium réelle avant la production.
Le profilé est fabriqué en PA66 renforcé avec 25 % de fibre de verre, offrant la rigidité nécessaire pour conserver sa forme conçue après insertion dans l'extrusion d'aluminium.
La section transversale est conçue pour correspondre à la rainure de réception, aidant ainsi la bande à rester correctement positionnée lors de l'assemblage mécanique.
L'extrusion et l'étalonnage contrôlés aident à maintenir une largeur, une épaisseur et des dimensions de section critiques constantes le long du profil.
Le matériau peut être évalué pour son vieillissement thermique, ses propriétés de traction à des températures spécifiées, sa résistance à l'eau et sa dilatation linéaire conformément aux exigences techniques applicables.
Les systèmes de fenêtres coulissantes peuvent utiliser différentes dispositions de rupture de pont thermique pour le cadre extérieur et le châssis mobile. La géométrie des bandes requise peut donc varier entre les différentes sections d'aluminium au sein d'un même système de fenêtre.
Par exemple, un profilé de cadre peut nécessiter une largeur ou un agencement de verrouillage différent de celui d'un profilé de châssis, car leurs géométries d'extrusion et les espaces d'installation disponibles sont différents.
Jinxing peut examiner les sections en aluminium pertinentes séparément pour déterminer la bande d'isolation thermique appropriée pour chaque profil.
La bande isolante doit rester dans la zone profilée désignée et ne doit pas modifier la relation dimensionnelle du rail de glissement.
Pour cette raison, la bande :
position + épaisseur + géométrie du bord + profondeur d'insertion
doivent être coordonnés avec l’extrusion d’aluminium. Une correspondance dimensionnelle correcte permet d'éviter les interférences avec les composants de profil adjacents lors de l'assemblage.
Jinxing utilise principalement du PA66 GF25 pour les bandes d'isolation thermique des fenêtres coulissantes.
Le renfort en fibre de verre augmente la rigidité et la résistance mécanique du matériau de base PA66. Pour les projets avec des spécifications techniques définies, les exigences matérielles et mécaniques pertinentes peuvent être confirmées avant la production.
Pour les profilés de fenêtres coulissantes, l'inspection se concentre sur les dimensions qui affectent l'insertion et la relation entre la bande et l'extrusion d'aluminium.
Les contrôles clés comprennent :
· Dimensions globales du profil
· Dimensions critiques pour l'engagement dans les rainures
· Géométrie transversale
· État de surface
· Propriétés de traction
· Dureté
· Performances de vieillissement thermique
· Caractéristiques d'expansion linéaire
Les exigences d'inspection peuvent être ajustées en fonction des spécifications du client et des normes applicables.
Jinxing peut produire des profils à rupture de pont thermique courants tels que le type I, le type C et le type T, ainsi que des sections non standard développées pour des extrusions spécifiques de fenêtres coulissantes.
La personnalisation peut couvrir :
|
Article |
Exigence disponible |
|
Coupe transversale |
Géométrie standard ou spéciale |
|
Dimensions |
Basé sur l'extrusion d'aluminium |
|
Longueur |
Fixe ou personnalisé |
|
Couleur |
Spécifique au projet |
|
Marquage |
Logo, numéro de lot, date de production |
|
Conditionnement |
Emballage personnalisé |
Lorsque l’on s’approvisionne en bandes d’isolation thermique pour fenêtres coulissantes, l’extrusion d’aluminium est la référence la plus importante.
Fournissez les éléments suivants, le cas échéant :
Dessin du profil de la fenêtre → Dimensions de la rainure → Section de bande requise → Matériau → Couleur → Longueur → Quantité
Si le système de fenêtre contient différents profils de cadre et de châssis, les dessins pour chaque section concernée doivent être fournis séparément.
Il est installé dans le cadre en aluminium ou le profilé d'ouvrant thermiquement séparé. La position exacte dépend de la conception de l'extrusion.
La bande peut être développée pour l'un ou l'autre type de profilé en aluminium, mais la géométrie requise peut différer entre le dormant et l'ouvrant.
Jinxing utilise principalement du PA66 GF25, avec 25 % de renfort en fibre de verre.
La bande doit être conçue pour rester dans sa zone de profil spécifiée et conserver les dimensions requises autour de la voie. Le dessin de l'extrusion d'aluminium doit donc être vérifié avant de sélectionner la bande.
Oui. Jinxing peut développer une section personnalisée selon un dessin d'extrusion d'aluminium ou un échantillon existant.
Oui. Différentes extrusions de cadres et de châssis en aluminium peuvent nécessiter différentes dimensions de bandes ou conceptions de coupe transversale.
