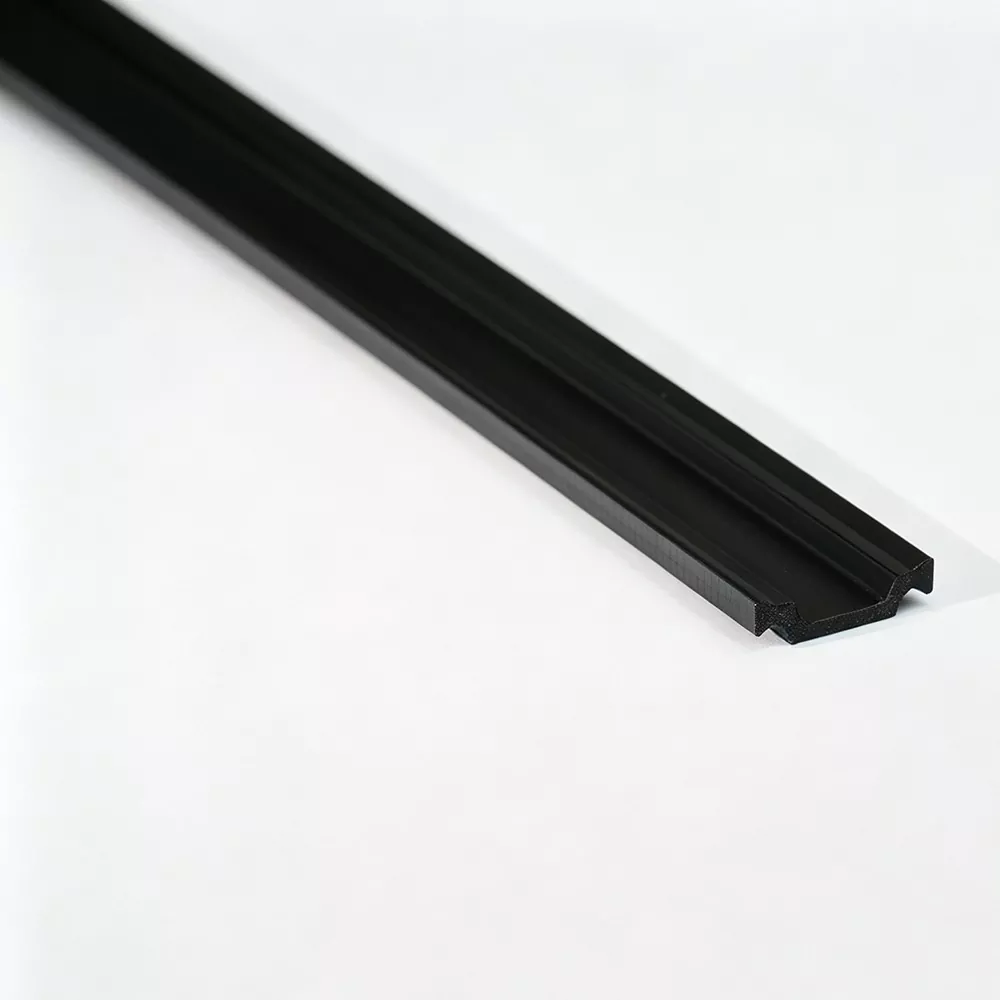

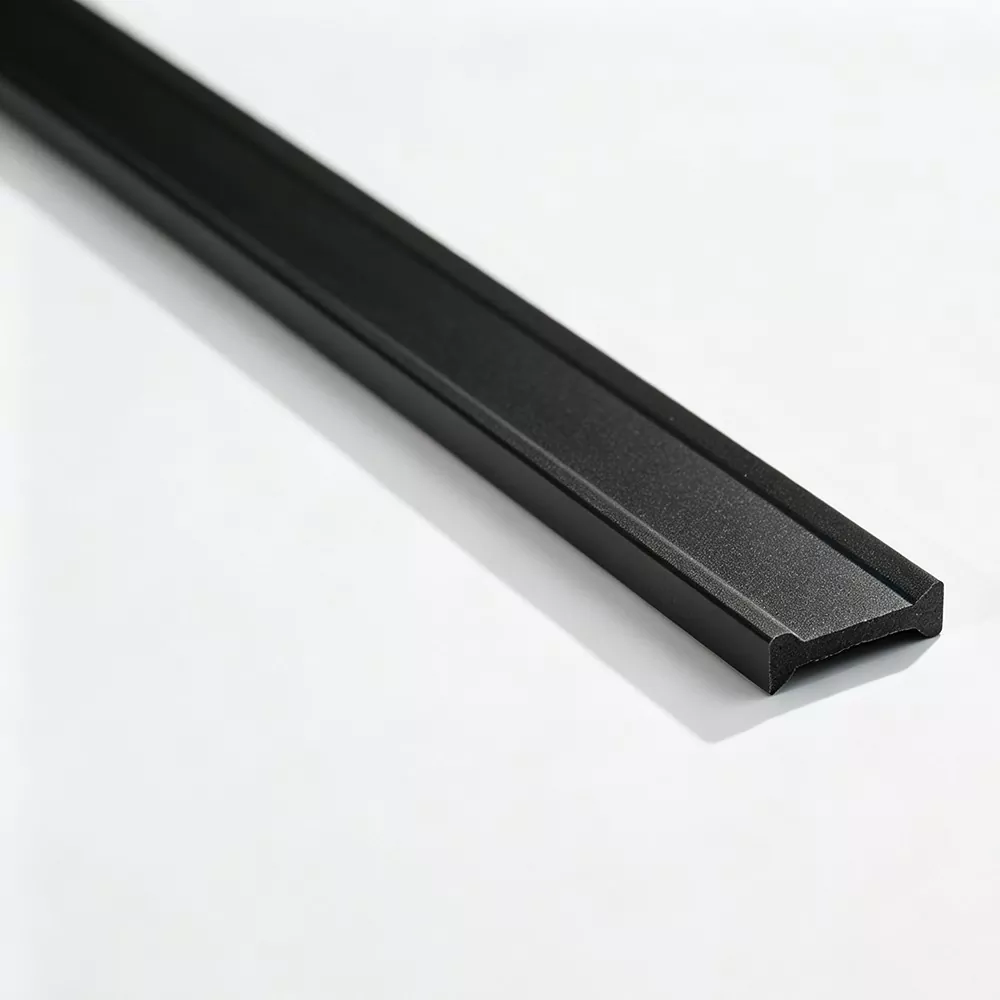

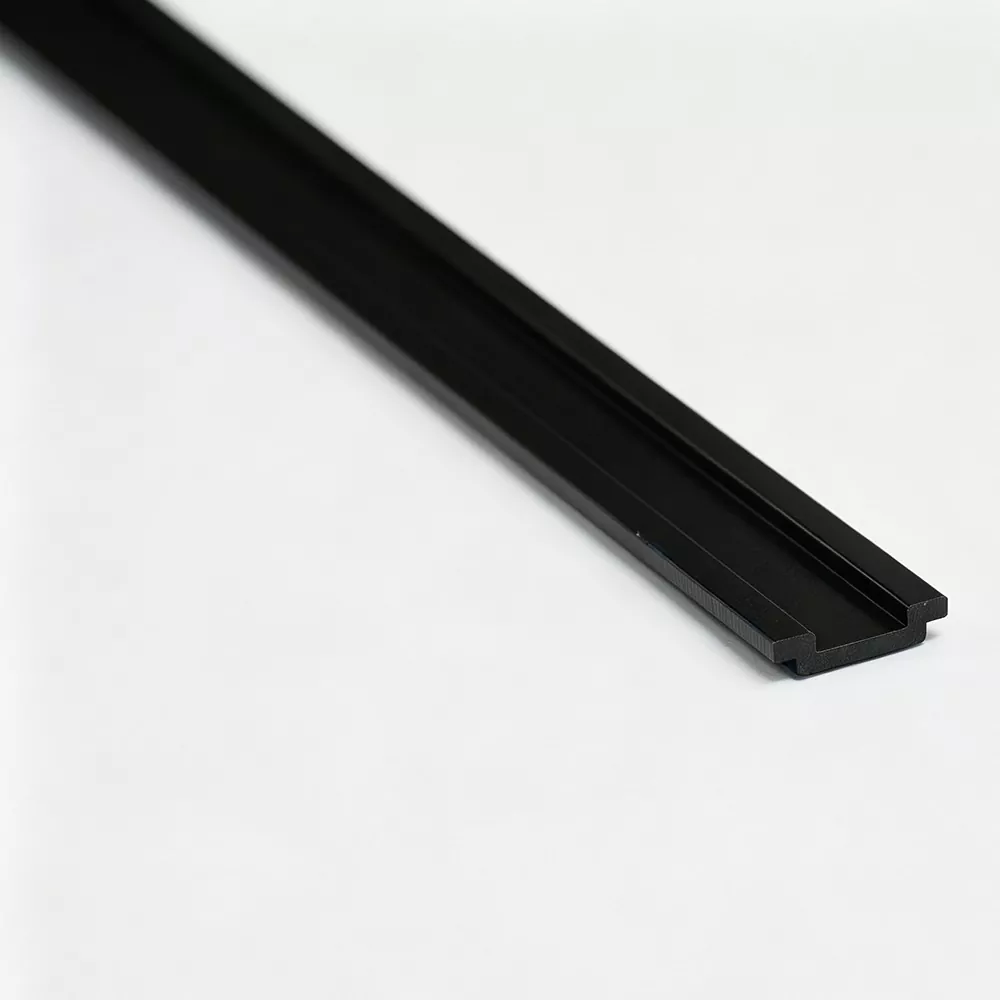

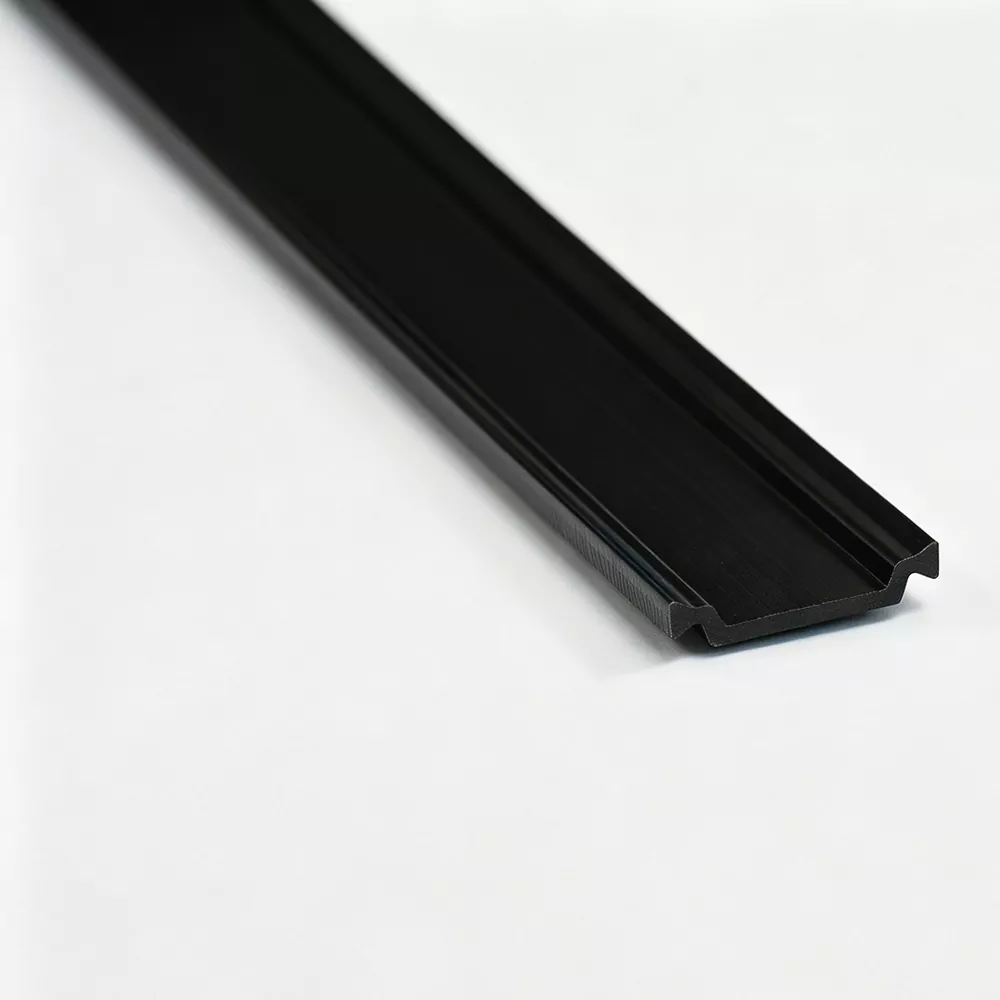

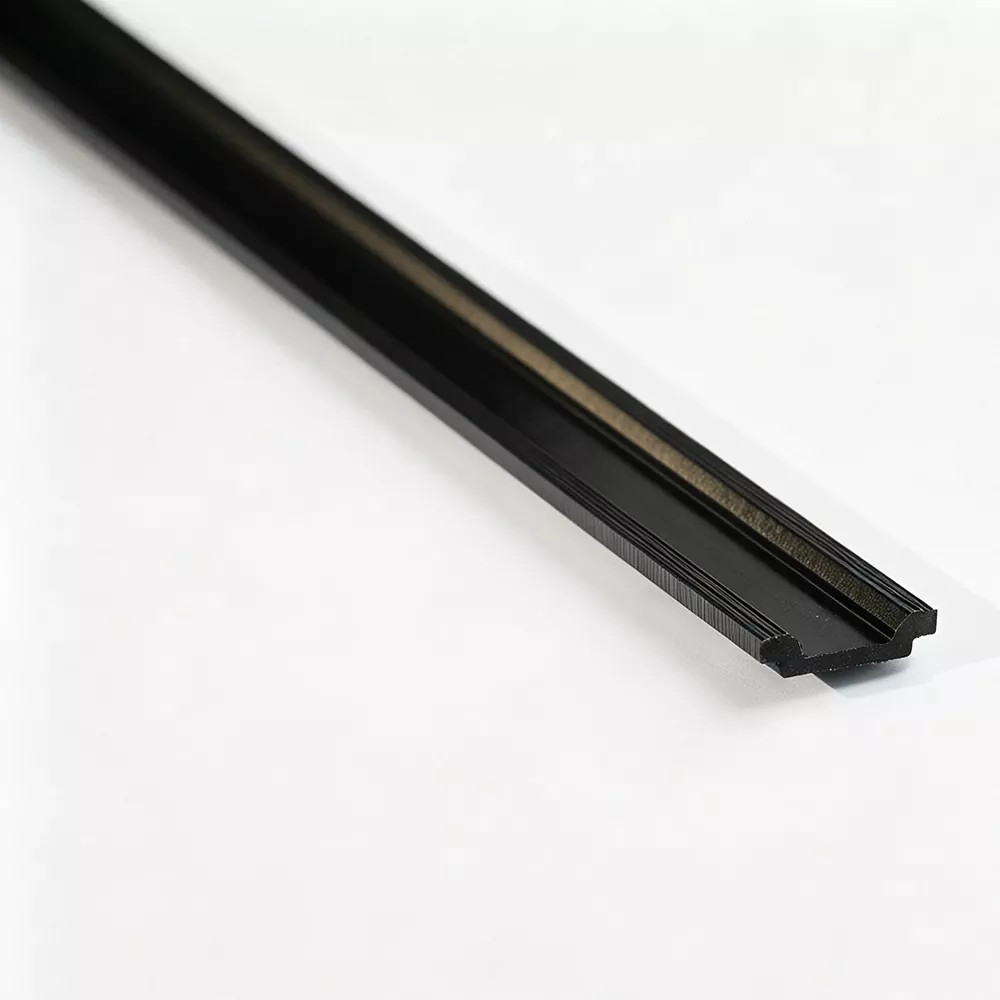

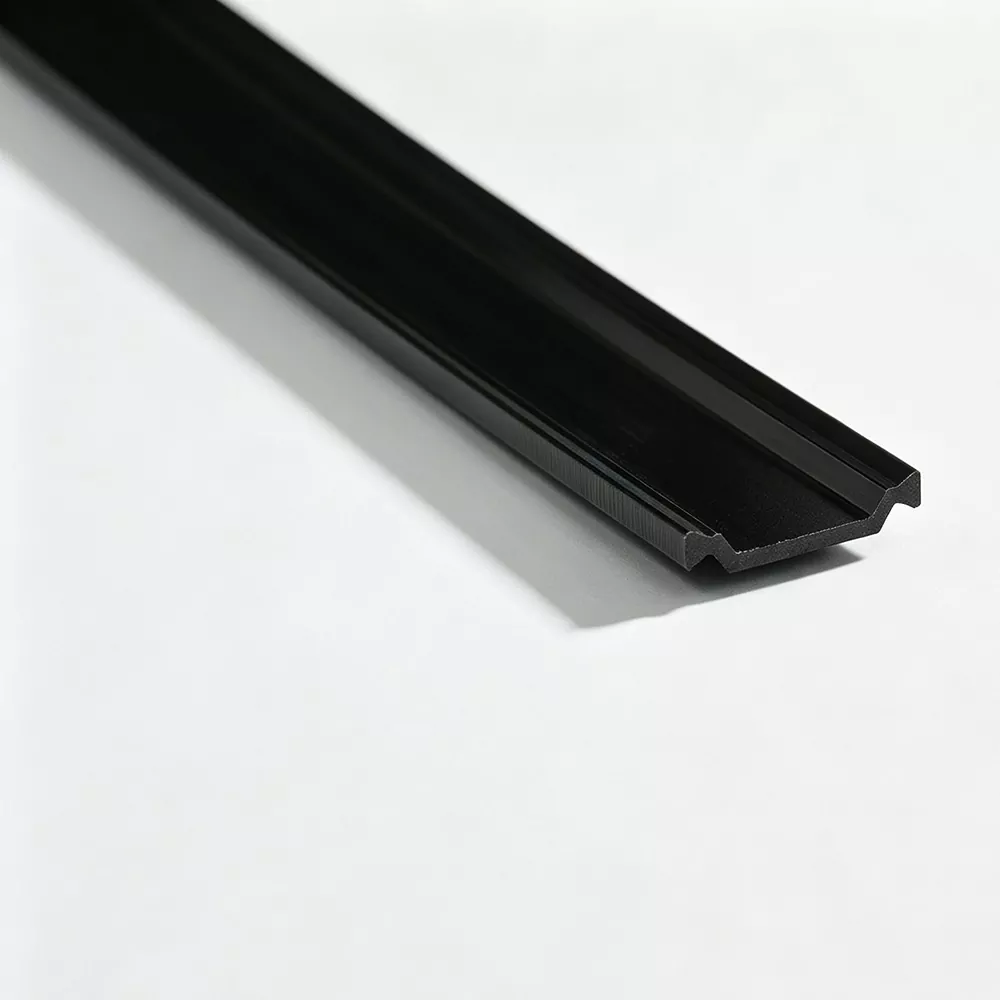

La bande d'isolation thermique pour portes en aluminium est installée entre les sections en aluminium séparées d'un profilé de porte à rupture de pont thermique. Il crée une barrière en polyamide à l'intérieur du cadre ou du châssis, réduisant ainsi le cheminement continu de l'aluminium entre les côtés extérieur et intérieur.
Étant donné que les portes en aluminium comportent des ouvrants mobiles, des sections de cadre plus grandes, des zones de ferrure et des ouvertures et fermetures répétées, la bande d'isolation thermique doit fonctionner de manière fiable avec le système de connexion mécanique du profilé. Sa section transversale et sa géométrie de verrouillage doivent donc correspondre avec précision à l'extrusion d'aluminium.
Les profilés de porte peuvent avoir différentes configurations de rainures en fonction de la construction du cadre, de la conception du vantail, de la disposition des ferrures et des dimensions du système. Une bande d'isolation thermique pour portes en aluminium peut ne pas convenir à une autre.
Jinxing peut fabriquer la bande selon les exigences :
· Largeur et profondeur de rainure
· Largeur et épaisseur de bande
· Géométrie de verrouillage
· Position d'insertion du profil
· Forme transversale
· Longueur finie
Pour un nouveau système de porte, le dessin d'extrusion d'aluminium peut être utilisé pour confirmer la section de bande requise avant la production.
La bande utilise du PA66 renforcé à 25 % de fibre de verre. Cela fournit la rigidité et la résistance mécanique nécessaires pour que le composant en polyamide reste en prise avec le profilé en aluminium après l'assemblage.
La géométrie de la bande peut incorporer les caractéristiques de verrouillage ou d'engagement requises afin qu'elle fonctionne avec l'extrusion d'aluminium correspondante lors de l'assemblage des profilés.
Une extrusion et un calibrage stables aident à maintenir les dimensions de profil spécifiées, permettant une insertion cohérente dans les lots de production.
La bande d'isolation thermique fait partie de l'ensemble profilé fixe plutôt que de la quincaillerie mobile elle-même. Ses propriétés mécaniques et sa stabilité dimensionnelle aident à maintenir la connexion conçue entre les profilés en aluminium pendant le fonctionnement normal de la porte.
Le matériau peut être évalué pour son vieillissement thermique, ses propriétés de traction à différentes températures et sa dilatation linéaire conformément aux exigences de test applicables.

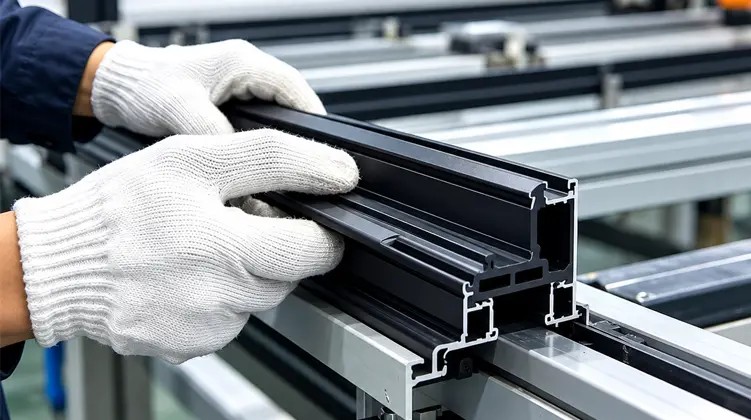

La bande d'isolation thermique pour portes en aluminium est généralement installée dans les rainures préparées des profilés en aluminium avant que le profilé ne soit assemblé mécaniquement.
La séquence d'assemblage implique généralement :
Préparation de rainure → Insertion de bande → Alignement de position → Roulage mécanique → Inspection de profil
Les dimensions de la bande doivent être compatibles avec l'équipement d'insertion et les paramètres de laminage. Une mauvaise correspondance dimensionnelle peut rendre l’insertion difficile ou affecter la connexion finale entre les profilés en aluminium.
La position exacte de la bande isolante dépend du système de profilé de porte. Il peut être intégré au cadre principal ou au profilé d'ouvrant où la section en aluminium est divisée en parties thermiquement séparées.
Pour les profilés de sections différentes, la bande d'isolation thermique pour portes en aluminium peut nécessiter des bords de verrouillage spécifiques, des décalages ou d'autres caractéristiques géométriques. C'est pourquoi Jinxing considère l'extrusion d'aluminium comme référence principale lors du développement d'une bande isolante pour porte.
Jinxing utilise principalement du PA66 GF25 pour les bandes d'isolation thermique des portes en aluminium.
Le renfort en fibre de verre augmente la rigidité du matériau PA66 et aide la bande à résister aux exigences mécaniques associées à l'assemblage des profilés. Pour les projets personnalisés, les exigences matérielles peuvent être confirmées selon les spécifications techniques du client et les normes applicables.
Pour les applications de portes en aluminium, les points d’inspection importants comprennent :
|
Article d'inspection |
But |
|
Coupe transversale |
Confirme que la bande correspond à l'extrusion d'aluminium |
|
Largeur et épaisseur |
Contrôle l’insertion et l’engagement du profil |
|
État des surfaces |
Identifies defects affecting processing |
|
Propriétés de traction |
Évalue la résistance mécanique |
|
Dureté |
Vérifie la cohérence des matériaux |
|
Vieillissement thermique |
Évalue les performances après une exposition à la chaleur |
|
Expansion linéaire |
Évalue le comportement dimensionnel avec les changements de température |
Les exigences en matière de tests peuvent être convenues en fonction de l'application du client et des normes applicables.

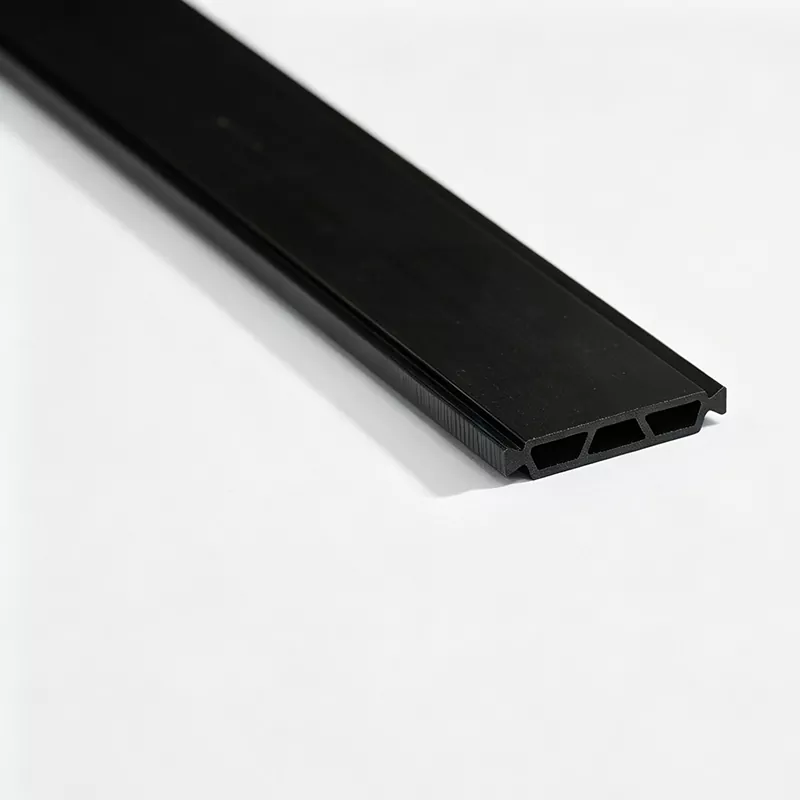

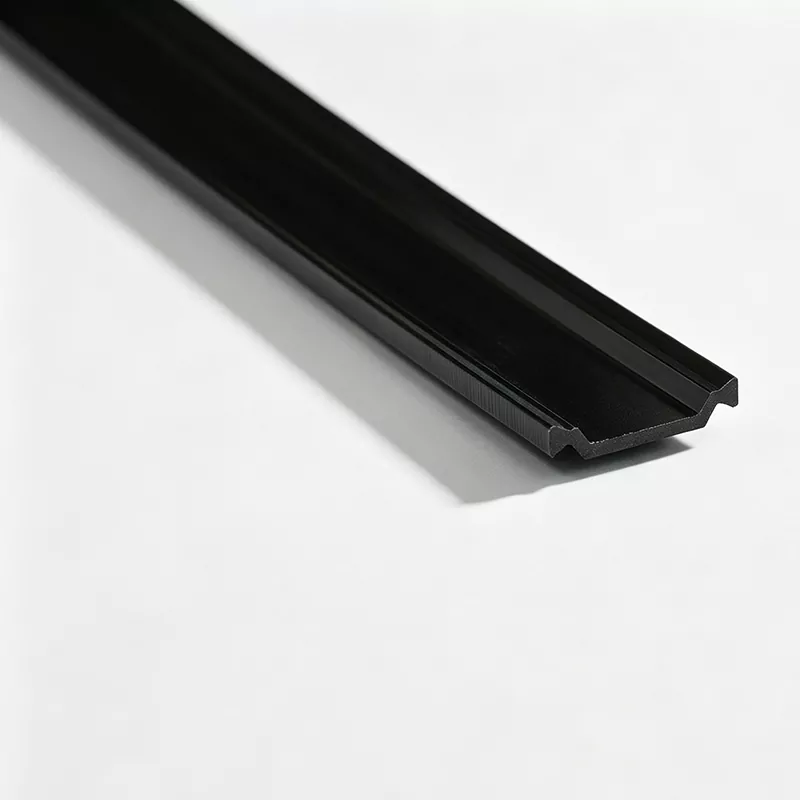

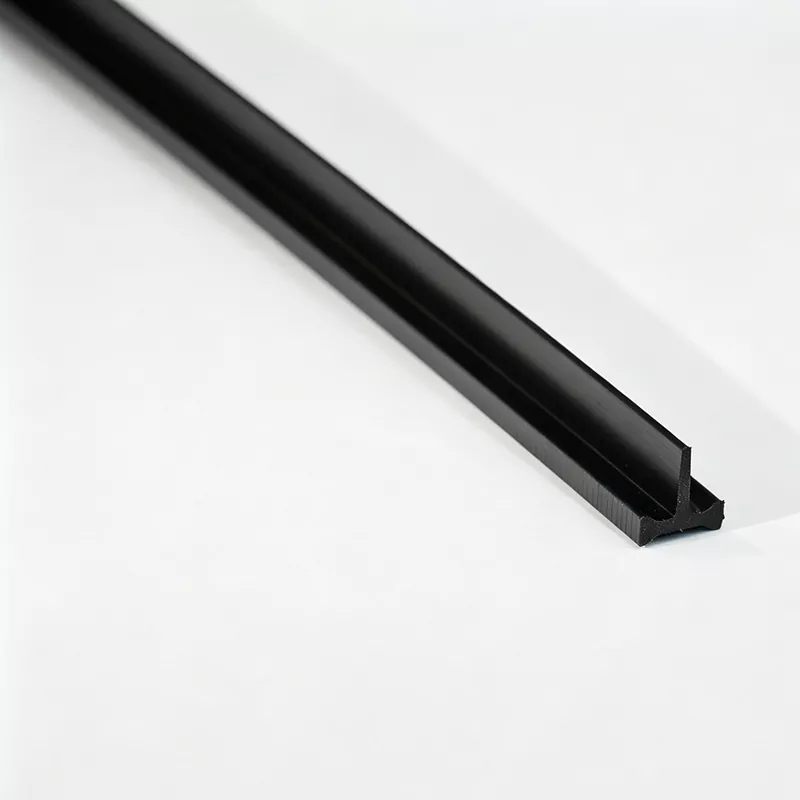

Lorsqu'une bande standard de type I, de type C ou de type T ne correspond pas à l'extrusion de la porte, Jinxing peut développer une section personnalisée.
Les clients peuvent fournir :
Dessin de profil en aluminium
La référence la plus directe pour déterminer la géométrie de bande requise.
Échantillon de bande existant
Utile pour remplacer un fournisseur existant ou reproduire un profil actuel.
Dimensions des sections
Convient lorsqu'un dessin technique complet n'est pas disponible.
Jinxing peut ensuite procéder à la confirmation des sections, au développement d'outillage, à la production d'essai et à la production de masse.
Il s'agit d'un profilé en polyamide installé entre des profilés en aluminium séparés dans un système de porte à rupture de pont thermique pour interrompre la connexion métallique directe entre les deux côtés.
Le PA66 constitue la base polymère, tandis que le renfort en fibre de verre à 25 % augmente la rigidité et la résistance mécanique de l'assemblage des profilés.
Oui. Jinxing peut développer différentes sections et dimensions en fonction de l'extrusion de la porte en aluminium.
Fournissez le dessin du profilé en aluminium ou un échantillon de bande physique. Les dimensions de la rainure et la géométrie de verrouillage peuvent ensuite être vérifiées par rapport à la section de bande proposée.
Oui. Des sections non standard peuvent être développées selon des dessins, des échantillons ou des dimensions techniques confirmées.
Oui, cela fait partie de la séparation thermique au sein du cadre en aluminium. Cependant, les performances thermiques d'une porte entièrement en aluminium dépendent également de la conception du cadre, du vitrage, des joints, de la quincaillerie et d'autres composants.
