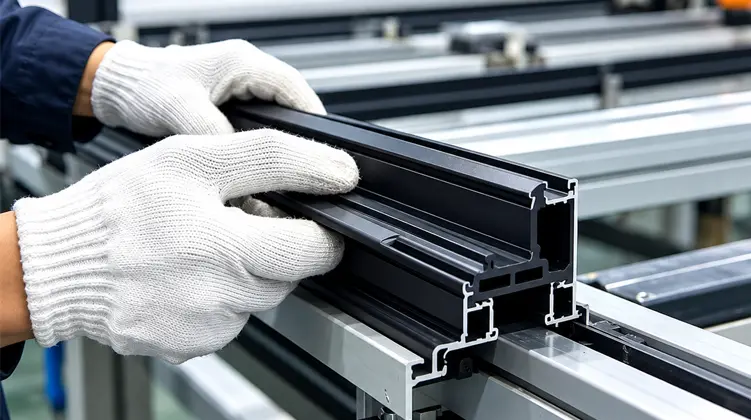

Que doivent vérifier les ingénieurs lors de la sélection des bandes à rupture de pont thermique PA66 GF25 pour les profilés en aluminium ?

Pourquoi la section sur la rupture thermique est importante

L'aluminium est apprécié pour sa solidité, sa résistance à la corrosion, son apparence et sa facilité d'extrusion, mais il conduit également facilement la chaleur. Une conception à rupture de pont thermique répond à cette caractéristique en séparant les sections en aluminium avec un matériau non métallique.

Dans un assemblage de fenêtre, de porte ou de mur-rideau thermiquement séparé, la section intérieure en aluminium et la section extérieure en aluminium ne sont pas destinées à former un chemin métallique ininterrompu. Au lieu de cela, un profil en polyamide est positionné entre eux. Cela crée une interruption physique dans le chemin conducteur et soutient la stratégie de séparation thermique du cadre.

La bande a donc deux métiers qui doivent fonctionner ensemble. Tout d’abord, il faut créer la séparation souhaitée entre les pièces en aluminium. Deuxièmement, il doit rester mécaniquement en prise avec le profilé pendant l'assemblage et l'utilisation ultérieure. Une bande qui assure la séparation mais qui ne s’adapte pas correctement à la cavité n’est pas une solution pratique. De même, une bande qui s'adapte dimensionnellement mais qui n'a pas la stabilité mécanique requise pour l'insertion et le laminage peut créer des problèmes de production.

C'est pourquoi la sélection des bandes doit commencer par le profilé en aluminium plutôt que par un nom de catalogue. La cavité, la rainure, la structure de verrouillage et la profondeur d'engagement requise fournissent les contraintes techniques réelles.

Ce que signifie le PA66 GF25 dans la pratique

PA66 fait référence au polyamide 66, un thermoplastique technique connu pour sa combinaison de résistance, de rigidité, de stabilité dimensionnelle et de résistance aux charges mécaniques. La désignation « GF25 » indique que le matériau contient 25 % de renfort en fibre de verre. Dans un profilé à rupture de pont thermique, ce renfort permet d'augmenter la rigidité et d'améliorer la stabilité mécanique par rapport à une formulation polyamide non renforcée.

Renfort en fibre de verre à 25 %

Un profilé en polyamide renforcé doit faire face aux forces générées lors de l'assemblage. Dans de nombreux systèmes en aluminium à rupture de pont thermique, la bande est insérée dans des rainures préparées puis fixée par un processus de laminage. Le renfort aide le profilé à conserver une forme stable lorsqu'une force mécanique est appliquée le long du chemin d'assemblage.

La fibre de verre affecte également le comportement du matériau d'une manière qui rend le contrôle du processus important. La distribution et l'orientation des fibres peuvent influencer la résistance longitudinale, la résistance au cisaillement transversal, l'apparence de la surface et la cohérence dimensionnelle. Un processus de production doit donc contrôler bien plus que la seule température d’extrusion.

Stabilité dimensionnelle

Une bande à rupture de pont thermique est un profilé de précision plutôt qu'une simple feuille de plastique. Sa largeur, sa hauteur, sa géométrie de mur, ses caractéristiques de verrouillage et son épaisseur doivent rester suffisamment cohérentes pour correspondre à la cavité en aluminium. De petits changements dimensionnels peuvent influencer la force d’insertion, la profondeur d’engagement et la connexion mécanique finale.

Les conditions d’extrusion, de refroidissement et de mise en forme contribuent toutes à cette stabilité. Un refroidissement trop agressif ou mal équilibré peut affecter le retrait et la forme du profil. La vitesse de traction influence également les dimensions d’une section extrudée continue. Pour cette raison, la production de profilés nécessite un contrôle coordonné des conditions de chaleur, de vitesse, d’outillage et de refroidissement.

Résistance à la demande mécanique à long terme

Les profilés à rupture de pont thermique peuvent rester à l’intérieur d’un cadre en aluminium pendant de nombreuses années. Pendant cette période, le matériau devrait conserver une intégrité mécanique suffisante tout en étant exposé à des changements environnementaux répétés. Les exigences exactes dépendent du système de châssis, du climat local, de la norme de conception et des conditions de service prévues.

• Rigidité:important pour maintenir la forme de la section lors de l'assemblage du profilé.
• Cohérence dimensionnelle :nécessaire pour un engagement prévisible avec l’extrusion d’aluminium.
• Résistance au cisaillement :pertinent lorsque la bande est soumise à des forces générées par l'assemblage et le chargement du profilé.
• Stabilité thermique :pertinent car le cadre subit des changements de température pendant le service.
• Cohérence du processus :essentiel lorsque la même géométrie de bande est utilisée lors de cycles de production répétés.

Ces caractéristiques expliquent pourquoi un polymère technique renforcé est utilisé à la place d'un profilé plastique générique. La section à rupture de pont thermique doit fonctionner comme partie d’un ensemble structurel et non comme simple espaceur isolant.

Comment la géométrie du profil en aluminium détermine la bande

Une conception de rupture de pont thermique réussie commence par l’extrusion d’aluminium elle-même. Les noms de produits tels que I-Type, C-Type ou T-Type décrivent des familles de sections générales, mais ils ne remplacent pas les informations dimensionnelles requises pour une correspondance correcte.

L'approche technique la plus utile consiste à comparer la cavité en aluminium avec les dimensions correspondantes de la bande de polyamide. La relation peut être résumée à travers les facteurs suivants.

Commencez par un dessin ou un profil physique

Un dessin d'extrusion d'aluminium dimensionné constitue le point de départ le plus clair car il montre la largeur de la cavité, les dimensions des rainures, la géométrie des parois et les tolérances critiques. Un profil physique peut également fournir des informations utiles lorsque le dessin n'est pas disponible ou lorsque l'extrusion réelle doit être vérifiée.

Pour les travaux de développement, les informations les plus utiles comprennent généralement :

• La largeur et la profondeur de la cavité en aluminium.
• L'emplacement et la forme des rainures de verrouillage.
• La séparation thermique requise entre les sections en aluminium.
• La section transversale de la bande prévue et les tolérances dimensionnelles.
• La séquence d'assemblage utilisée pour insérer et sécuriser le profilé.
• Tout problème de production connu, tel qu'une insertion difficile ou une fissuration.

Pourquoi la précision des sections est importante

Imaginez une bande légèrement trop large pour la cavité d'extrusion. La force d'insertion peut augmenter et l'installateur ou la chaîne de production peut avoir besoin de plus de pression mécanique que prévu. Une bande trop étroite peut créer le problème inverse : un engagement ou un mouvement insuffisant lors de l'assemblage.

La hauteur et la géométrie de verrouillage comptent de la même manière. Un profil peut sembler correct isolément tout en ne parvenant pas à s'engager dans la rainure en aluminium spécifique. C’est pourquoi il est préférable de traiter le développement de la rupture de pont thermique comme un système de profilés adaptés.

Consultez la gamme de profilés en polyamide disponiblesainsi que les dimensions du profilé en aluminium avant de finaliser un cahier des charges.

Quels types de profils sont couramment utilisés ?

Différentes géométries d'extrusion d'aluminium nécessitent différentes sections de rupture de pont thermique. La famille de profilés est généralement identifiée par sa forme en coupe transversale et son dispositif de verrouillage.

Profils de type I

Les sections de type I sont généralement associées à une géométrie de séparation thermique relativement simple. Leur aptitude finale dépend de la largeur, de la hauteur, de la disposition des rainures et des conditions d'engagement de l'extrusion d'aluminium. La désignation « I » doit donc être traitée comme une famille de profils plutôt que comme une dimension universelle.

Profils de type C

Les sections de type C sont façonnées autour d'une géométrie d'engagement différente et peuvent être sélectionnées lorsque l'extrusion d'aluminium utilise une cavité ou une structure de verrouillage correspondante. Les caractéristiques de l'ouverture et des côtés doivent être soigneusement adaptées au profilé en aluminium.

Profils de type T

Les sections de type T sont utilisées lorsque l'extrusion d'aluminium contient une géométrie adaptée à un profil d'engagement en forme de T. Les dimensions exactes, la position des épaules et les détails de verrouillage déterminent si la bande peut être insérée et sécurisée correctement.

Sections de forme spéciale

Certains systèmes en aluminium utilisent des rainures ou des cavités qui ne correspondent pas aux familles de sections standards. Dans ces cas-là, une section spéciale peut être développée autour de l’extrusion réelle. L'entrée la plus importante est le dessin du profilé en aluminium ou l'échantillon physique du profilé lui-même, ainsi que la méthode d'assemblage et les dimensions critiques.

Où ces profils d'isolation sont appliqués

Les systèmes en aluminium à rupture de pont thermique sont utilisés dans plusieurs applications architecturales. Bien que l'objectif de conception soit lié dans chaque cas, la géométrie du profil et les exigences mécaniques peuvent varier en fonction de la structure du cadre.

Les conditions d'application doivent également être prises en compte lors de la sélection de la formulation du matériau et de la géométrie du profil. Un cadre installé dans un environnement à température variable peut subir des mouvements dimensionnels répétés, tandis qu'un système de façade peut introduire des exigences mécaniques et environnementales supplémentaires.

Il est important de distinguer la fonction thermique de la bande de la performance thermique totale du cadre fini. La bande interrompt la conduction directe à travers la section en aluminium, mais le comportement thermique final d'une fenêtre, d'une porte ou d'un mur-rideau dépend également du verre, des joints, de la géométrie du cadre, des chambres à air, des joints et des détails d'installation.

Comment le processus d'extrusion affecte la qualité du profil

La consistance d'un profilé à rupture de pont thermique dépend fortement de la manière dont le composé polyamide renforcé est traité. Une séquence de production contrôlée permet de maintenir la section transversale stable depuis la matière première jusqu'à la longueur finie.

Contrôle des matières premières

Le matériau de départ a une influence directe sur le comportement à l'extrusion. Les matériaux PA66 et fibre de verre entrants peuvent être vérifiés pour leurs caractéristiques telles que l'indice de fluidité, la teneur en renfort et l'état d'humidité. La gestion de l'humidité est particulièrement importante pour le traitement du polyamide, car la teneur en eau peut affecter le comportement à l'état fondu et les performances finales du matériau.

Température d'extrusion et vitesse de traction

Le polyamide renforcé doit être traité dans des conditions de température contrôlées afin que la matière fondue remplisse la matrice de manière cohérente sans créer de dégradation inutile ou d'instabilité dimensionnelle. La vitesse de traction influence également la taille du profil car l'extrudat peut changer de dimension en refroidissant.

Pour cette raison, la température et la vitesse de ligne doivent être considérées comme un processus coordonné plutôt que comme des paramètres isolés. Lorsqu'un profil contient des rainures étroites ou de petites caractéristiques de verrouillage, même de modestes changements dans le comportement dimensionnel peuvent influencer l'ajustement final.

Refroidissement et mise en forme

Le refroidissement est l’une des étapes les plus importantes pour la stabilité du profil. Le système de refroidissement doit évacuer la chaleur de manière contrôlée afin que la section extrudée conserve sa géométrie prévue. Un refroidissement inégal peut contribuer à une distorsion, une déformation ou des dimensions incohérentes à travers le profil.

Orientation de la fibre de verre

Le processus d'extrusion influence également l'orientation des fibres de verre. Une orientation contrôlée peut soutenir la résistance longitudinale tout en conservant les caractéristiques mécaniques nécessaires sur toute la section. Cela devient particulièrement pertinent pour les profils qui doivent tolérer des forces d'insertion et de profilage.

Le système de production décrit pourJinxingcomprend la préparation des matériaux, plusieurs lignes d'extrusion parallèles à double vis, des moules auto-développés, des systèmes de refroidissement, le façonnage et la découpe. Le processus est organisé de manière à ce que les principales étapes de fabrication restent au sein d'un seul système de production.

Que faut-il vérifier lors du contrôle qualité ?

Quality control for thermal break profiles is more useful when it covers the production process as well as the finished product. Final inspection can identify defects, but regular in-process checks provide earlier information about dimensional drift or surface problems.

Inspection en cours de processus

Pendant l'extrusion continue, les échantillons de production peuvent être vérifiés à intervalles réguliers pour détecter les dimensions transversales et les défauts visibles. Les paramètres du processus peuvent également être enregistrés afin que les modifications apportées à la chaîne de production puissent être liées aux résultats dimensionnels ultérieurs.

• Largeur et hauteur de la section transversale.
• Dimensions critiques de rainure et de verrouillage.
• Épaisseur de paroi et symétrie du profil, le cas échéant.
• Défauts de surface, déformations ou fissures visibles.
• Enregistrements des paramètres de production pour la traçabilité.

Évaluation en laboratoire

En fonction des exigences applicables, une évaluation supplémentaire en laboratoire peut couvrir la densité, la dureté Shore, la résistance à la traction longitudinale, la résistance à la traction transversale, la résistance à l'eau, le vieillissement thermique et les caractéristiques de dilatation linéaire.

Ces tests ne répondent pas tous à la même question d’ingénierie. La résistance à la traction fournit des informations sur la résistance aux forces de traction, tandis que la résistance transversale est plus pertinente aux contraintes agissant sur le profil. L'expansion linéaire aide les ingénieurs à comprendre les mouvements dimensionnels associés aux changements de température.

Inspection avant expédition

Avant expédition, les bandes finies peuvent être inspectées pour vérifier leur apparence et leurs dimensions. Les profilés droits peuvent être préparés dans des longueurs telles que 6 mètres par pièce, tandis que des spécifications appropriées peuvent également être fournies en bobines telles que 500 mètres par rouleau. La forme pratique de livraison dépend de la géométrie du profil et des exigences de montage en aval.

Un rapport d'inspection en anglais peut accompagner les marchandises si nécessaire. Des informations d'inspection claires peuvent aider les équipes de production à vérifier que le profil reçu correspond à la spécification convenue.

À quoi les assembleurs doivent-ils faire attention ?

Même une bande extrudée avec précision peut créer des problèmes lorsque les conditions du profilé en aluminium, de l'outillage et de l'assemblage ne correspondent pas correctement. L'insertion et le laminage doivent donc être traités comme faisant partie de la conception du profil plutôt que comme des préoccupations distinctes en aval.

Force d'insertion

Une bande qui pénètre dans la rainure en aluminium avec une résistance excessive peut indiquer une inadéquation dimensionnelle, une géométrie de verrouillage inadaptée ou une condition d'assemblage nécessitant un ajustement. Une force d'insertion élevée peut augmenter le risque d'endommagement du profil, en particulier lorsque la section contient des parois étroites ou des éléments de verrouillage pointus.

Fissuration pendant l'assemblage

Les fissures ne doivent pas automatiquement être attribuées au matériau lui-même. Les causes possibles peuvent inclure une force mécanique excessive, une géométrie de rainure inadaptée, des dimensions trop serrées, un mauvais alignement ou des conditions de traitement incorrectes. Examiner ensemble l’extrusion d’aluminium et la séquence d’assemblage est souvent plus productif que d’examiner la bande isolément.

Résistance au cisaillement insuffisante

La connexion finale doit résister aux charges attendues lors de la manipulation et de l'entretien. Si la bande engagée n'offre pas une résistance suffisante au mouvement relatif entre les sections en aluminium, le problème peut concerner la géométrie du profil, les caractéristiques du matériau ou le processus de laminage.

Cohérence sur toute la chaîne de production

Un profil qui fonctionne bien lors d'un seul essai doit également se comporter de manière cohérente lors d'une production répétée. Des dimensions de bande constantes facilitent le maintien de conditions stables d’insertion et de laminage sur plusieurs lots d’extrusion d’aluminium.

• Vérifiez la rainure en aluminium :confirmer que la cavité est propre, dimensionnellement correcte et compatible avec la bande.
• Vérifiez l'alignement de l'insertion :un mauvais alignement peut augmenter la force et endommager le bord du profil.
• Vérifiez les conditions de roulage :confirmer que le processus mécanique est approprié à la géométrie de la bande.
• Suivre la cohérence dimensionnelle :Comparez les mesures de profil entrantes et en cours de processus lorsqu'un comportement inattendu de l'assemblage apparaît.

Ces contrôles sont particulièrement utiles lors du passage d'un prototype d'extrusion à une production répétée, car une petite différence dimensionnelle peut devenir beaucoup plus visible lorsque de nombreuses longueurs de profilés sont traitées en continu.

Comment se préparer au développement d'un nouveau profil

Le développement d'une section à rupture de pont thermique pour une nouvelle extrusion d'aluminium est plus facile lorsque les informations sont organisées avant d'envisager l'outillage. L'objectif est de définir l'interface complète entre le profilé polyamide et le profilé aluminium.

Une séquence de développement pratique peut suivre plusieurs étapes :

1. Examinez le dessin en aluminium :identifier les dimensions de la cavité, la géométrie des rainures, l'épaisseur de la paroi et les tolérances critiques.
2. Confirmez l'exigence de séparation thermique :déterminer la distance prévue entre les sections d’aluminium intérieures et extérieures.
3. Définissez la section de la bande :établir la largeur, la hauteur, l’épaisseur, les détails de verrouillage et toutes les caractéristiques spéciales.
4. Passez en revue le processus d'assemblage :confirmer le sens d'insertion, la méthode de roulement et la force mécanique attendue.
5. Évaluer le comportement de production :vérifier la stabilité dimensionnelle, la qualité de la surface et les performances de l'assemblage.
6. Finaliser le cahier des charges de production :documenter la géométrie du profil convenue, la construction des matériaux, les points de contrôle et le formulaire de livraison.

Utilisez le profilé en aluminium comme référence principale

L'erreur la plus courante dans le développement de profilés est de commencer par une dimension générique de bande et d'essayer de forcer l'extrusion d'aluminium à y correspondre. L'approche la plus fiable est l'inverse : partir de l'extrusion et définir la section d'isolation autour de l'interface réelle.

Un profilé physique en aluminium peut être particulièrement utile lorsque le dessin d'extrusion ne représente pas entièrement la variation de fabrication. La comparaison du dessin avec la coupe réelle permet d'identifier des problèmes pratiques tels que la profondeur des rainures, le rayon des bords ou les différences dimensionnelles locales.

Maintenir les exigences thermiques et mécaniques ensemble

La bande ne doit pas être conçue pour une séparation thermique alors que son engagement mécanique est traité après coup. Les deux fonctions sont liées. Une section plus épaisse peut modifier la relation entre les cavités. Une forme de verrouillage différente peut modifier la force d'insertion. Un ajustement plus serré peut affecter le comportement de l'assemblage. Les décisions d’ingénierie doivent donc prendre en compte la section transversale complète.

Planifier la répétabilité

Une bonne section ne doit pas fonctionner qu’une seule fois. Il doit pouvoir être extrudé de manière cohérente, coupé ou enroulé de manière contrôlée, transporté sans déformation inutile et assemblé de manière répétée avec un comportement prévisible.

Comprendre le terme dans les recherches de produits

Lorsque les ingénieurs ou les équipes d'approvisionnement recherchentBandes à rupture de pont thermique PA66 GF25, le terme de recherche représente souvent une exigence technique plutôt qu'un seul produit universel. La partie « PA66 » identifie la famille des polyamides, tandis que « GF25 » indique le renfort à 25 % de fibre de verre. Les spécifications restantes dépendent toujours de l'extrusion d'aluminium et du processus d'assemblage prévu.

Pour cette raison, l’évaluation des produits doit passer du niveau des mots clés au niveau de l’ingénierie. Une bande techniquement appropriée est définie par la combinaison du matériau, des dimensions de la section, de la géométrie de verrouillage, de la cohérence de la production et de la compatibilité avec le profilé en aluminium cible.

Foire aux questions

Une liste de contrôle des spécifications pratiques

Avant de finaliser un profil de rupture de pont thermique, il est utile de confirmer les principales variables techniques en un seul endroit. La liste de contrôle ci-dessous peut être utilisée lors de l'examen du profil, de la communication avec les fournisseurs, de la préparation des outils ou de l'approbation de la production.

• Confirmez la construction du matériau PA66 et l'exigence de renforcement de 25 % en fibre de verre.
• Mesurez la largeur et la profondeur de la cavité en aluminium.
• Vérifiez la forme de la rainure et la géométrie de verrouillage.
• Définissez l’épaisseur de bande requise et la dimension de séparation.
• Vérifiez la section transversale de la bande par rapport au véritable profilé en aluminium.
• Examinez les conditions d’insertion et de profilage avant l’approbation de la production.
• Confirmer les points d’inspection dimensionnelle et les tolérances acceptables.
• Vérifiez le formulaire de fourniture droit ou enroulé requis.
• Documentez le dessin de profil convenu et les caractéristiques techniques critiques.
• Conservez les dossiers de production et d’inspection à des fins de traçabilité.

Cette liste de contrôle ne remplace pas les exigences techniques d'un système de fenêtre, de porte ou de façade spécifique. Il fournit un cadre pratique pour s'assurer que l'interface entre le matériau et le profil a été définie avant le début de la production.

L'idée centrale reste simple : les performances de rupture de pont thermique commencent par une séparation efficace, mais des performances fiables du système nécessitent une section transversale correctement adaptée, une extrusion contrôlée, des dimensions stables et un processus d'assemblage compatible.
