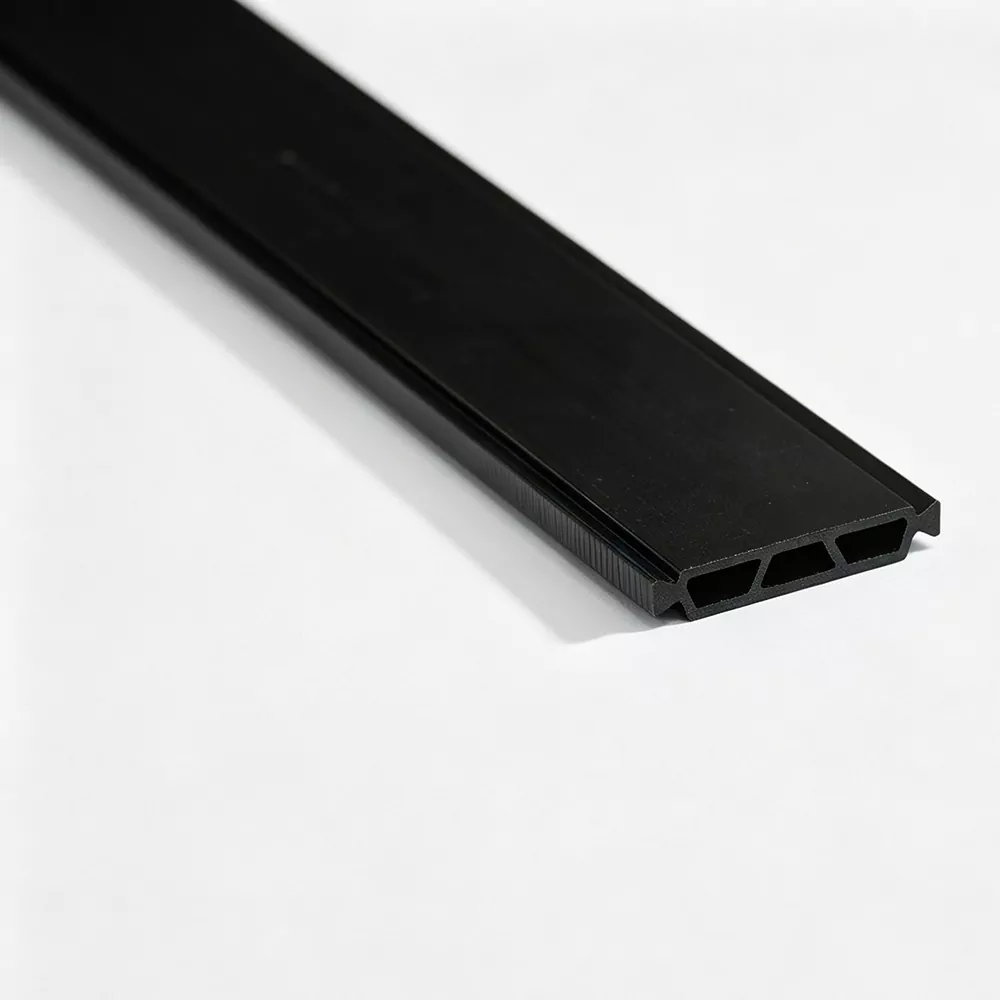

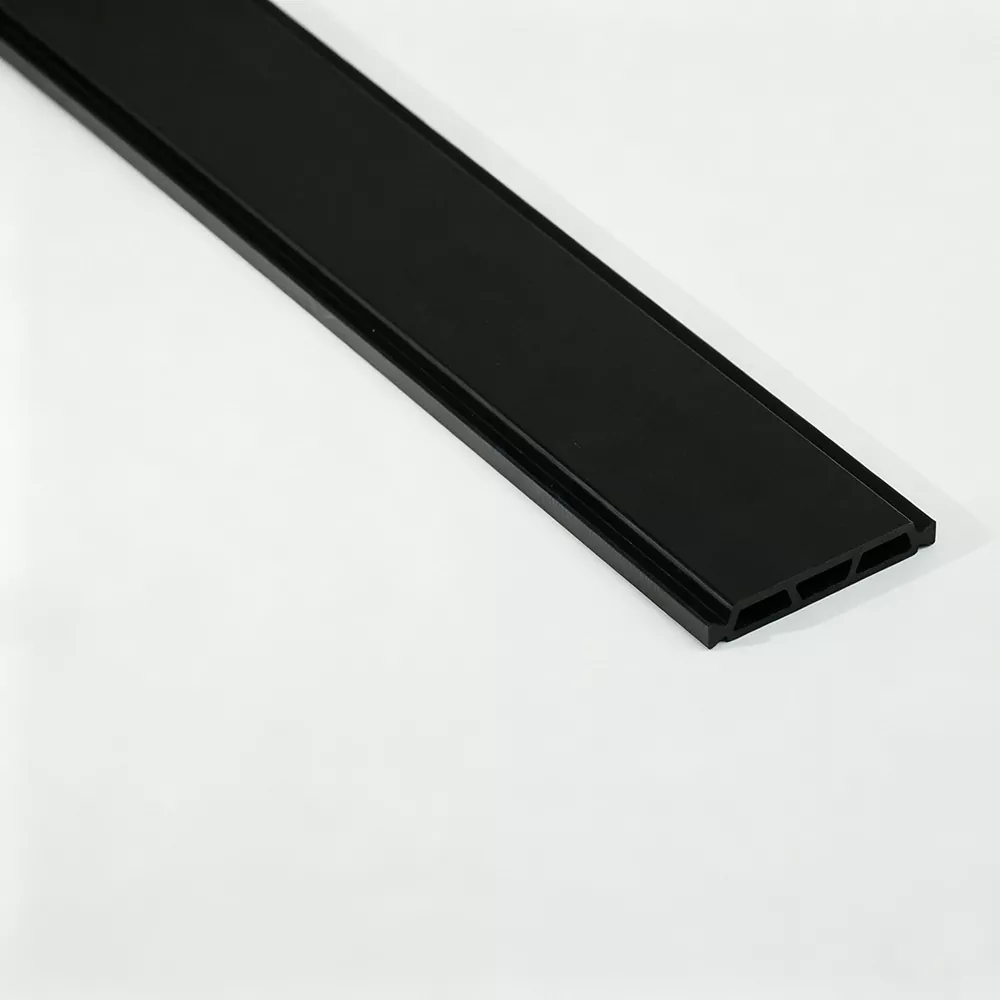

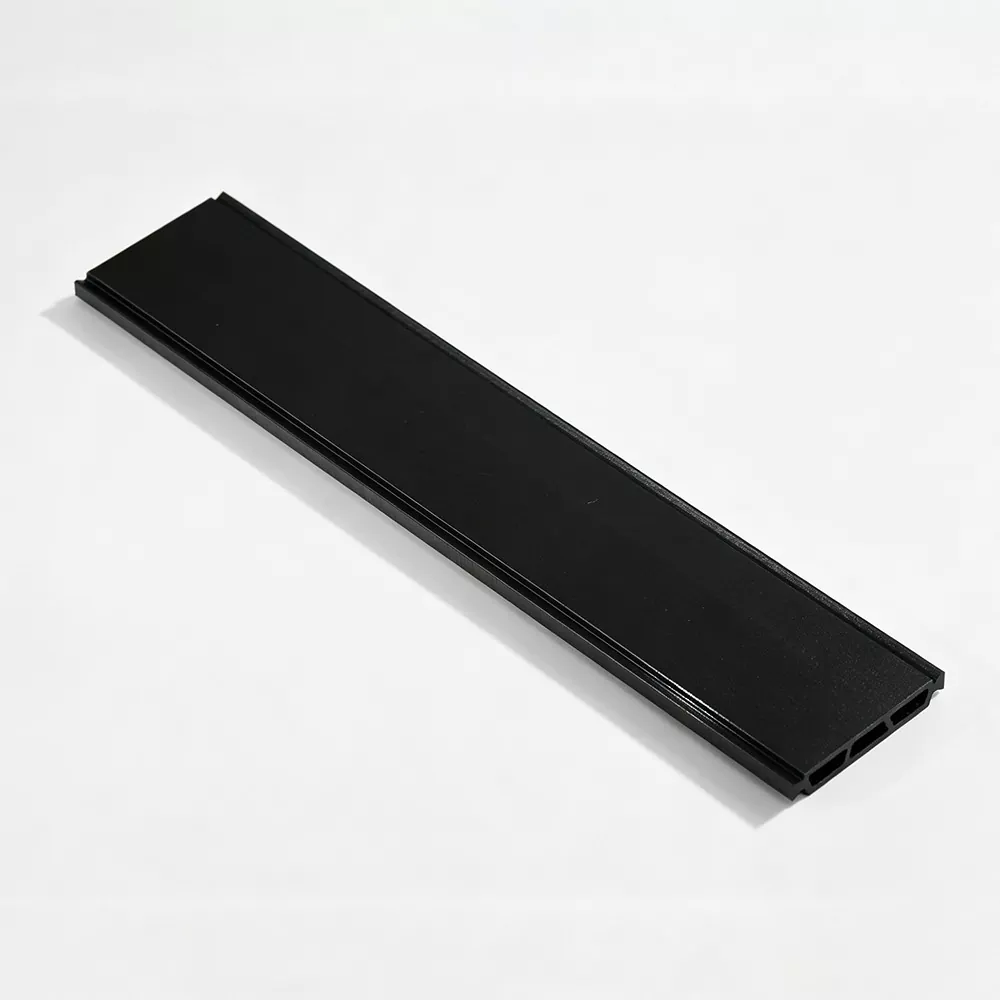

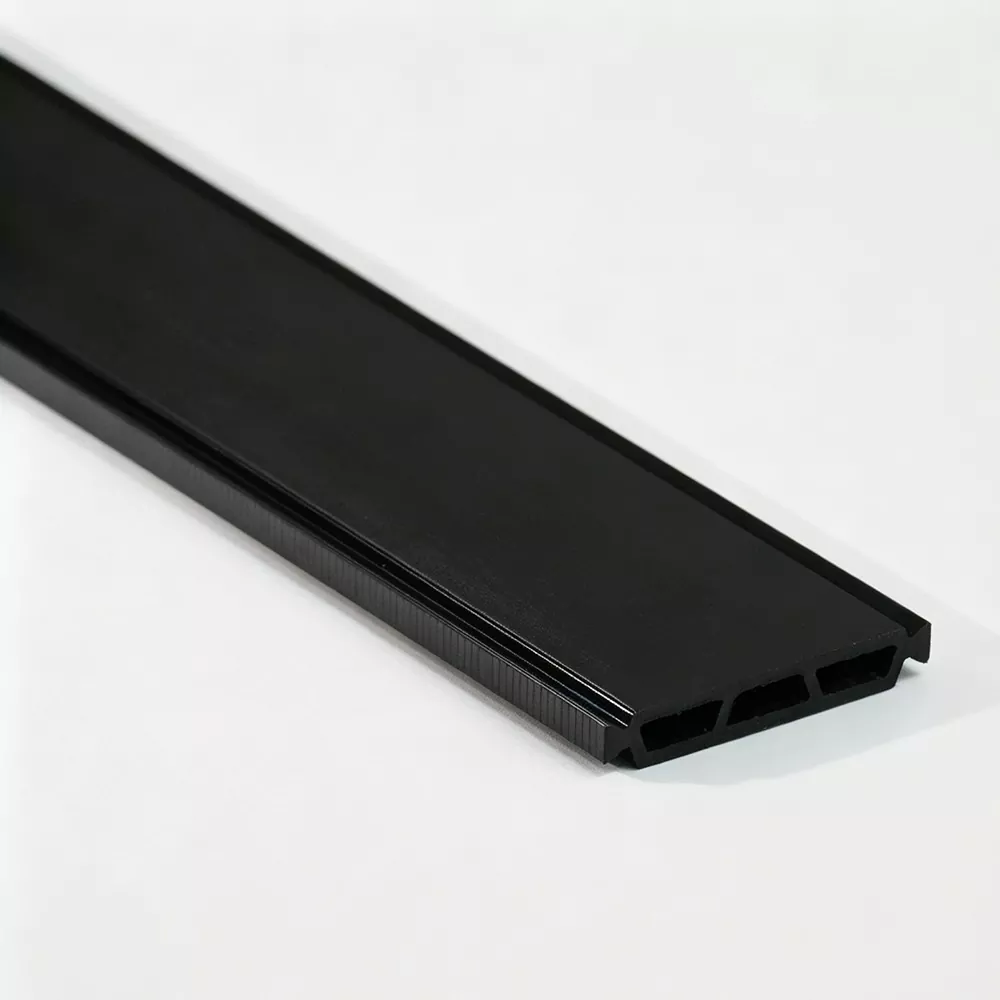

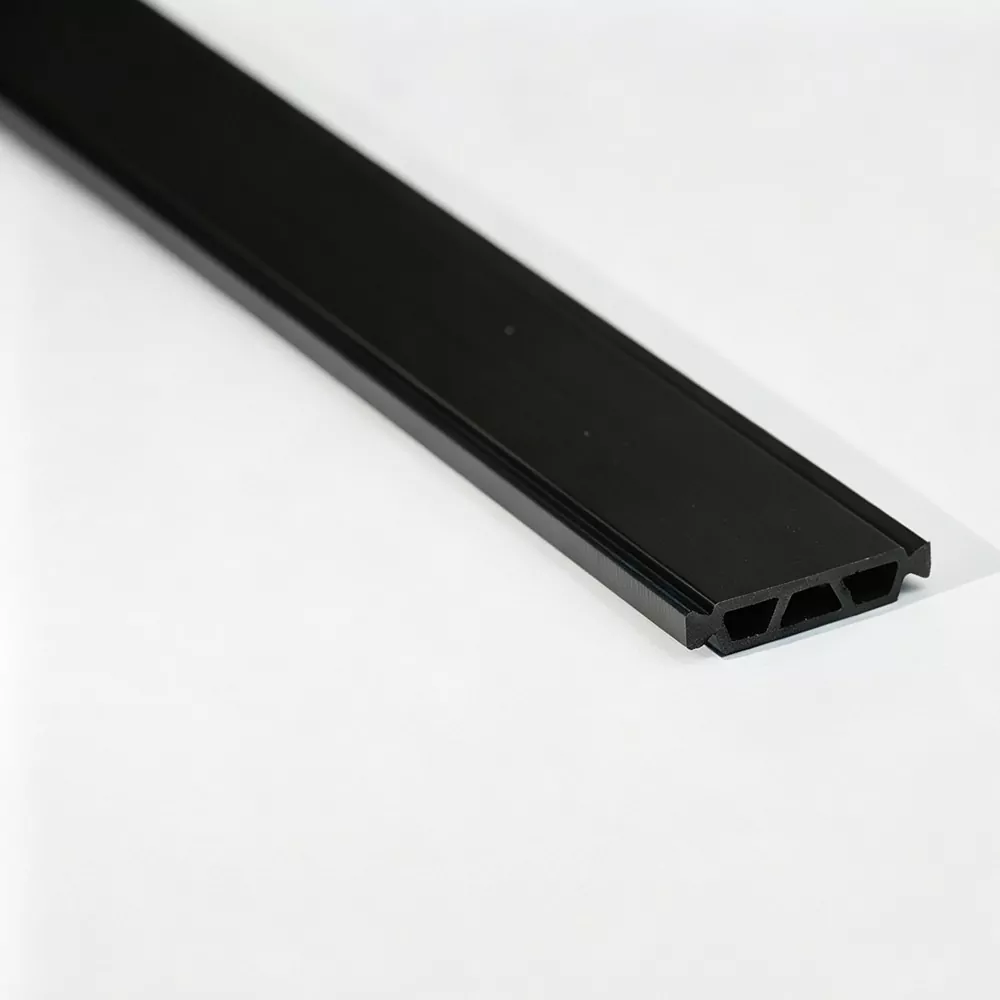

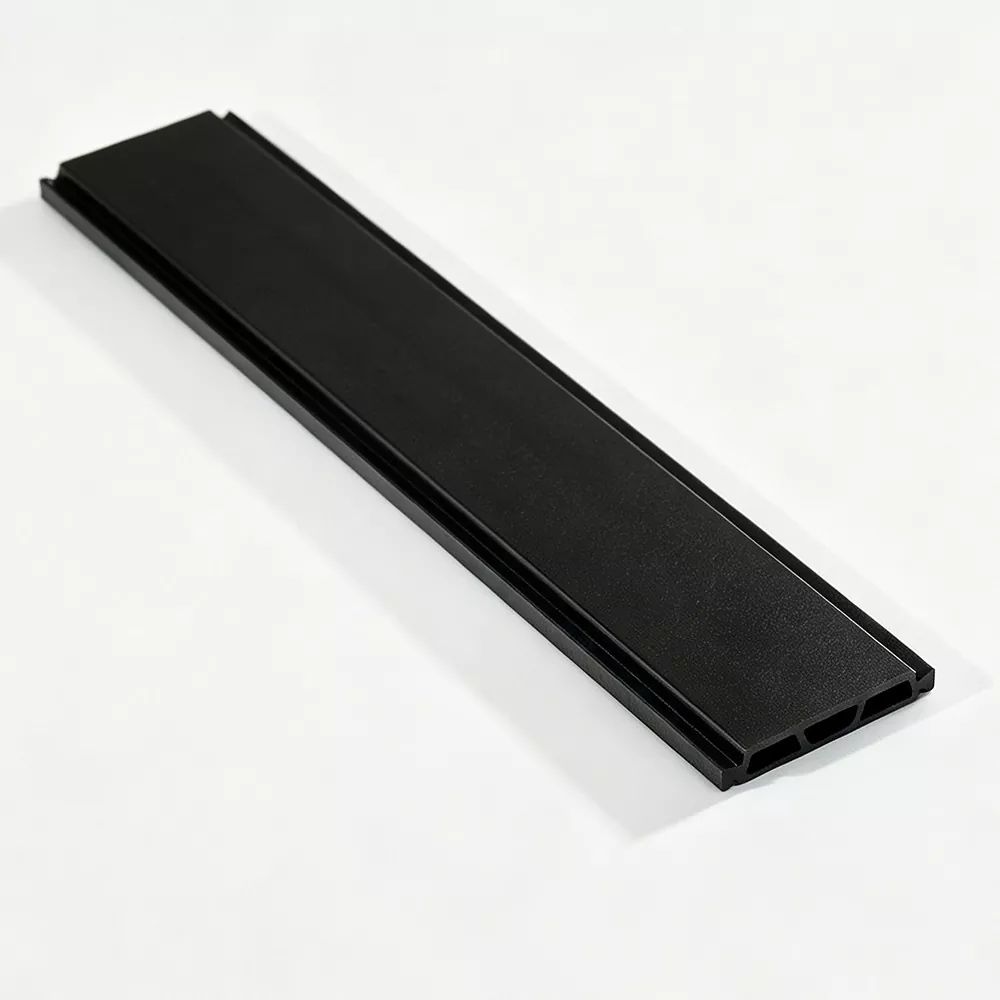

La bande à rupture de pont thermique pour fenêtres en aluminium est le composant isolant installé entre les sections en aluminium séparées dans un cadre de fenêtre à rupture de pont thermique. Il crée une barrière non métallique à l'intérieur du profilé en aluminium, contribuant ainsi à réduire le transfert de chaleur direct à travers le cadre tout en maintenant la connexion mécanique entre les deux sections en aluminium.
Jinxing fabrique ces bandes principalement à partir de PA66 GF25, avec les dimensions du profilé sélectionnées en fonction de l'extrusion de la fenêtre en aluminium, de la configuration des rainures et de la méthode d'assemblage.
Dans un cadre de fenêtre en aluminium conventionnel, l'aluminium fournit un chemin métallique continu entre les côtés extérieur et intérieur. Un système à rupture de pont thermique interrompt ce trajet en insérant une bande de polyamide entre deux profilés en aluminium.
La bande a donc deux rôles importants :
Séparation thermique : limite la conduction thermique directe entre les métaux à travers le cadre.
Connexion de profil : fonctionne avec l'extrusion d'aluminium pour maintenir la relation conçue entre les deux sections du cadre après l'assemblage.
Les performances de la fenêtre complète dépendent du profilé en aluminium, du verre, des joints, de la bande à rupture de pont thermique et de la méthode d'assemblage. La bande doit donc être spécifiée en fonction du profil complet de la fenêtre plutôt que sélectionnée comme un élément isolé.
· Construction PA66 GF25 - Le renforcement en fibre de verre offre la rigidité et la résistance mécanique requises pour l'assemblage de profilés de fenêtre en aluminium.
· Dimensions adaptées au profil : la largeur, l'épaisseur et la géométrie de la section peuvent être produites en fonction de l'extrusion d'aluminium correspondante.
· Géométrie d'insertion cohérente – L'extrusion contrôlée permet de maintenir les dimensions requises pour l'ajustement de la bande dans le profilé en aluminium.
· Séparation thermique — La section en polyamide interrompt le chemin métallique direct entre les sections en aluminium intérieures et extérieures.
· Compatibilité de traitement — Le profil est conçu pour permettre l'insertion et l'assemblage mécanique ultérieur de sections en aluminium.
La sélection correcte des bandes commence par l'extrusion de l'aluminium, et pas seulement par la largeur de bande requise.
Avant la production, les dimensions suivantes doivent normalement être confirmées :
· Largeur de rainure du profil en aluminium
· Profondeur de rainure
· Largeur et épaisseur de bande
· Géométrie verrouillable ou dentelée
· Distance entre les deux profilés en aluminium
· Longueur de bande requise
· Méthode d'assemblage et de roulage
Pour les profils de fenêtre nouvellement développés, Jinxing peut examiner le dessin d'extrusion d'aluminium et déterminer la section de bande à rupture de pont thermique correspondante.
Jinxing utilise le PA66 GF25 comme matériau principal pour la bande à rupture de pont thermique pour les fenêtres en aluminium. L'ajout de 25% de fibre de verre augmente la rigidité et la résistance mécanique du matériau polyamide.
Les propriétés des matériaux pertinentes pour les applications de profilés de fenêtre peuvent inclure la résistance à la traction, la dureté, la résistance au vieillissement thermique, la résistance à l'eau et les performances aux changements de température. Des exigences de tests spécifiques peuvent être convenues en fonction du profil du client et des normes applicables.
Différents systèmes de fenêtres en aluminium nécessitent différentes géométries de bandes. Jinxing peut fournir :
|
Type de profil |
Exigence de candidature |
|
Type I |
Structures de connexion de profilés simples |
|
Type C |
Profils utilisant une section d'insertion en forme de C |
|
Type T |
Systèmes de fenêtres nécessitant une section en forme de T |
|
Sections spéciales |
Conceptions d'extrusion d'aluminium non standard |
La section finale doit être confirmée par rapport au dessin réel du profilé en aluminium.
La bande à rupture de pont thermique pour fenêtres en aluminium doit s'adapter correctement à la rainure en aluminium avant l'assemblage mécanique des deux profilés. Une largeur ou une géométrie de verrouillage inappropriée peut entraîner une insertion difficile, une déformation du profil ou une connexion insuffisante après le laminage.
Pour cette raison, Jinxing peut vous aider à vérifier les dimensions des bandes par rapport à l'extrusion d'aluminium du client avant la production en série. Pour les lignes de production existantes, les informations sur le processus d'insertion et de laminage peuvent également aider à déterminer si la section proposée est adaptée.
Pour les applications de fenêtres en aluminium, le contrôle qualité se concentre sur les caractéristiques qui affectent directement l'assemblage des profilés et les performances de service :
Dimensions des sections
Les dimensions critiques sont vérifiées pour garantir que la bande correspond à la rainure en aluminium spécifiée.
État des surfaces
Le profil est inspecté pour déceler les défauts visibles qui pourraient affecter l'insertion ou l'apparence.
Propriétés mécaniques
Les propriétés pertinentes liées à la traction, à la dureté et au cisaillement peuvent être testées conformément aux exigences convenues.
Propriétés thermiques et environnementales
Les tests peuvent inclure le vieillissement thermique, la résistance à l’eau et les performances à des températures spécifiées, si nécessaire.
Jinxing peut fabriquer des bandes à rupture de pont thermique à base de :
· Dessins d'extrusion d'aluminium
· Échantillons de bandes existantes
· Dimensions non standard
· Sections spéciales
· Couleurs requises
· Longueurs de coupe spécifiées
· Emballage personnalisé et marquage laser
Pour les projets de profilés de fenêtre OEM, la section de bande peut être développée en fonction des exigences d'extrusion d'aluminium du client.
Il sépare les sections intérieures et extérieures en aluminium d'un cadre de fenêtre à rupture de pont thermique et interrompt le chemin direct de transfert de chaleur du métal.
Jinxing utilise principalement du PA66 GF25, composé de PA66 renforcé à 25 % de fibre de verre.
La bande doit correspondre à la largeur, à la profondeur, à la structure de verrouillage et à la méthode d'assemblage de la rainure de l'extrusion d'aluminium. Un dessin de profilé en aluminium est la référence la plus utile.
Oui. Jinxing peut développer la section de bande et l'outillage requis sur la base d'un dessin ou d'un échantillon d'extrusion d'aluminium.
Oui. Jinxing produit des profilés à rupture de pont thermique de type I, de type C, de type T et de forme spéciale selon la conception de profilé en aluminium requise.
Oui. Jinxing prend en charge la découpe personnalisée en fonction des exigences de traitement et d'assemblage du client.
