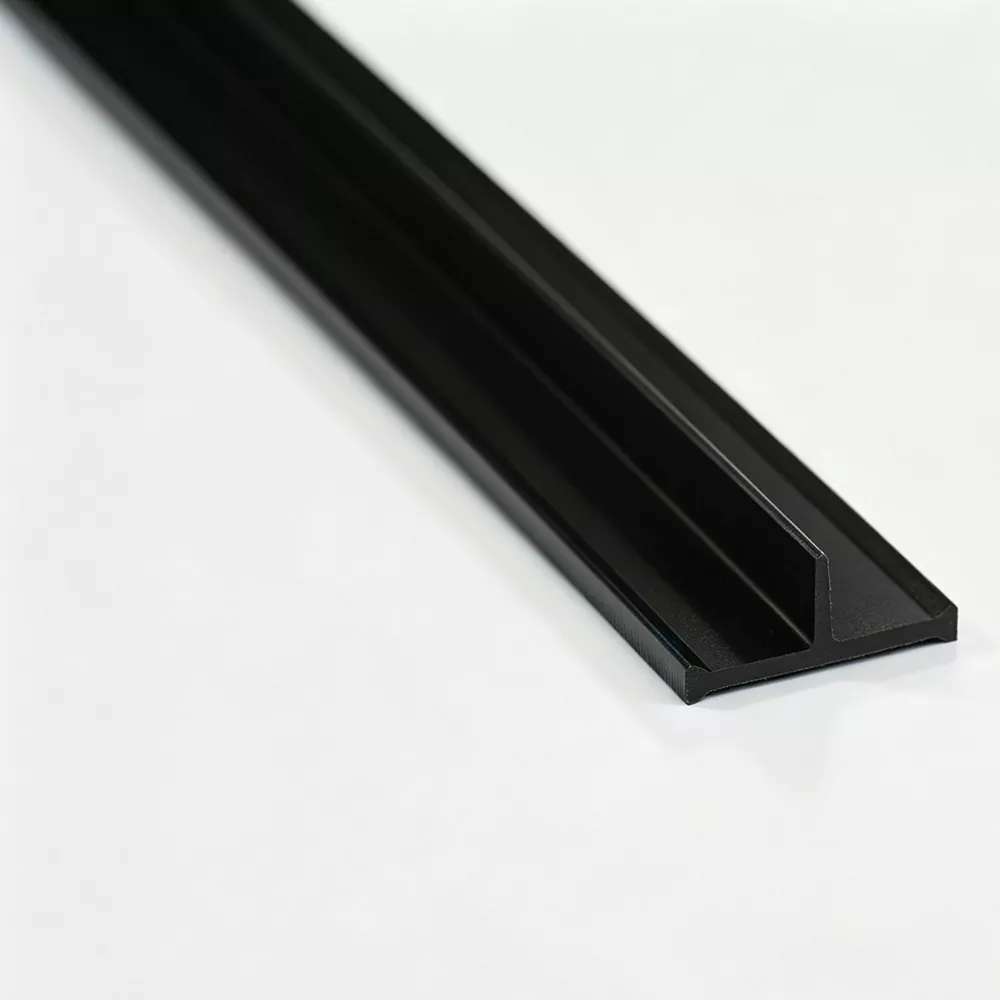

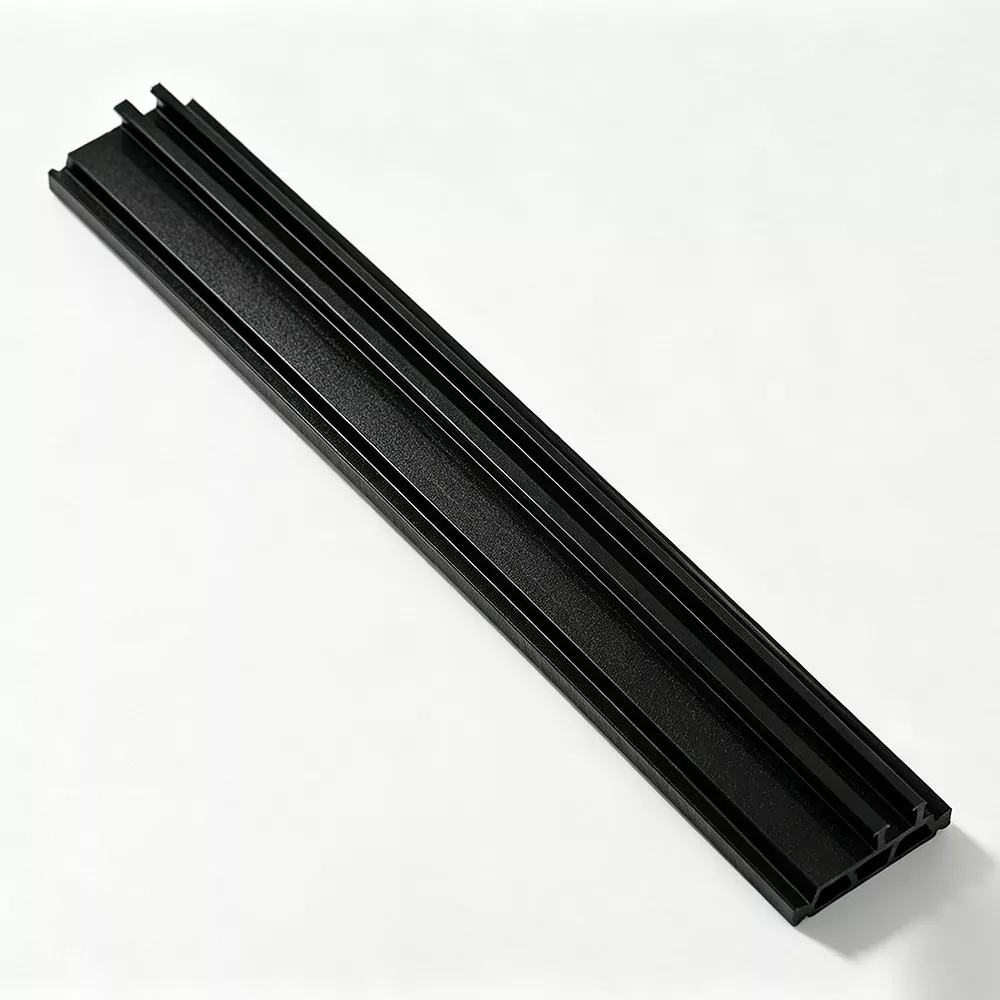

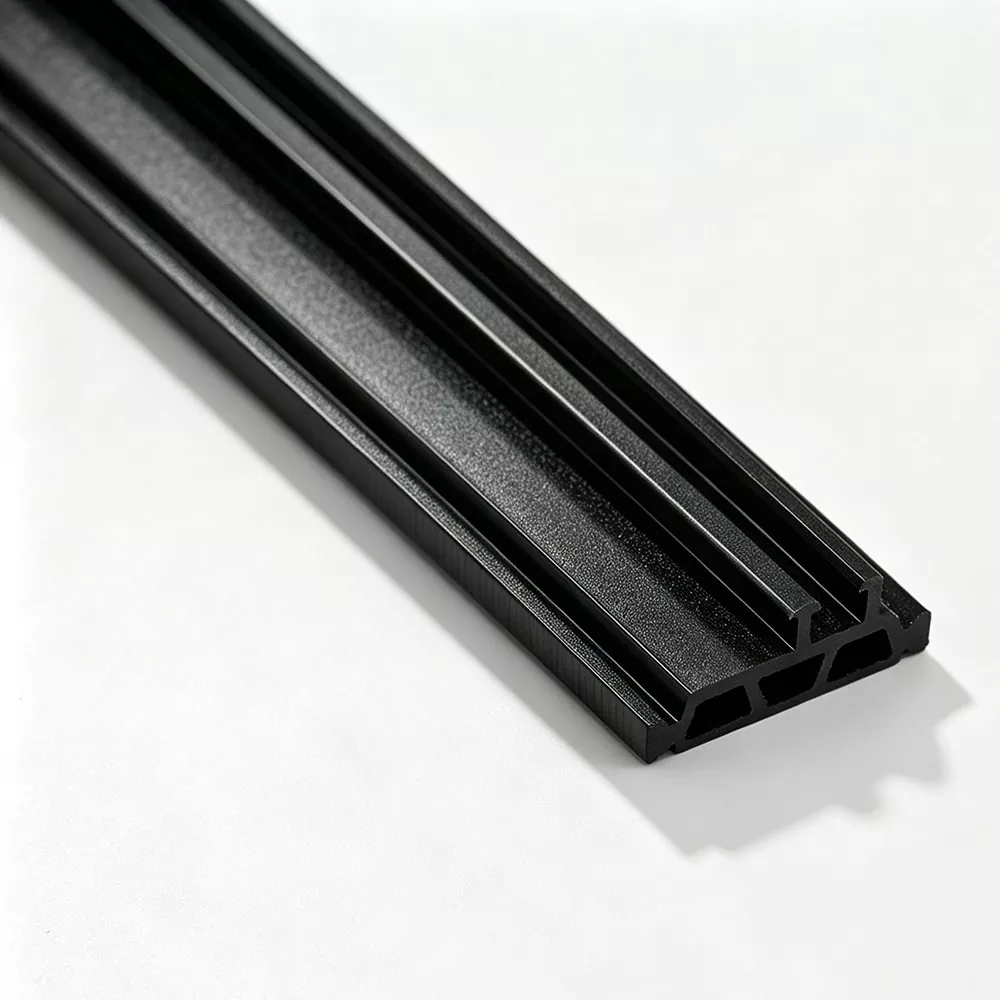

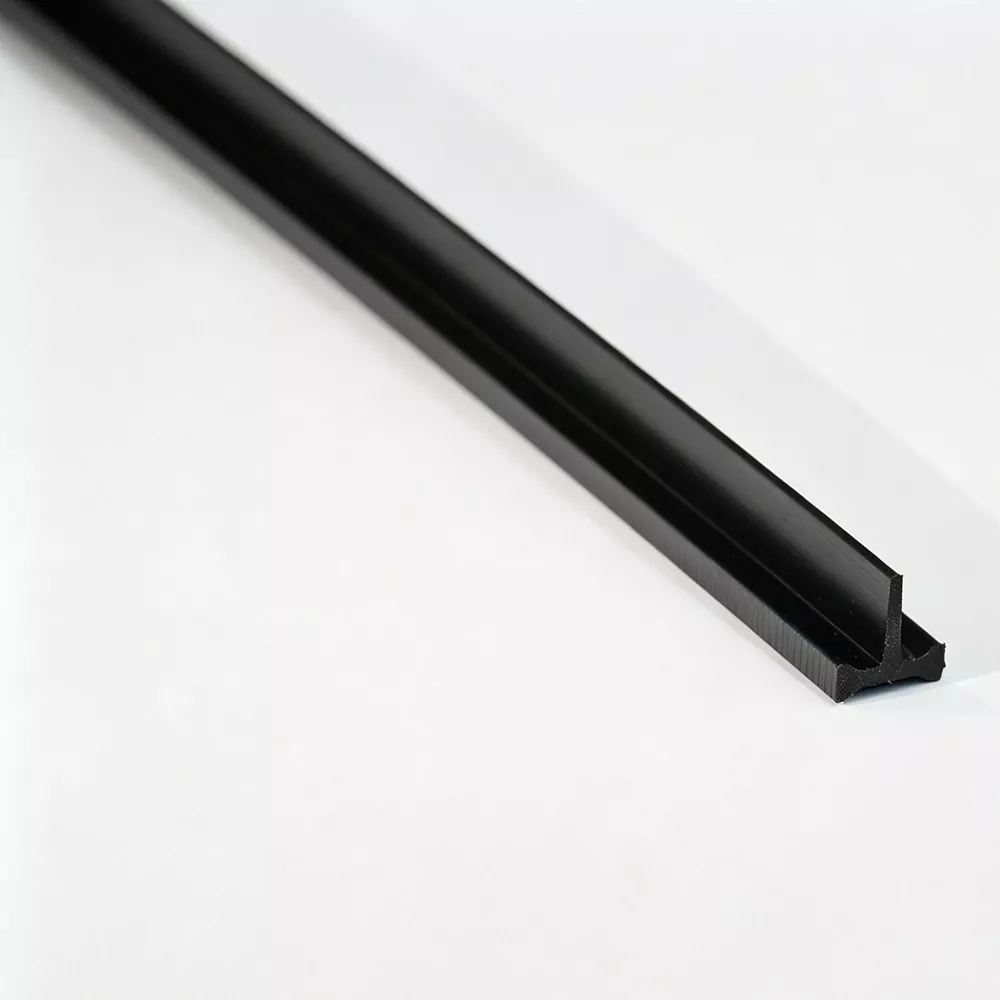

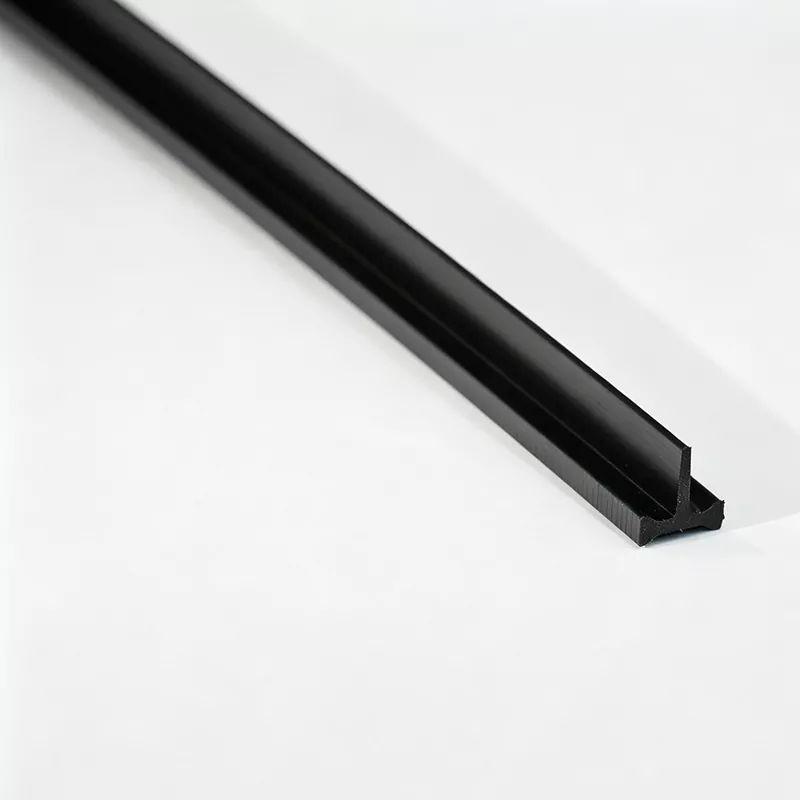

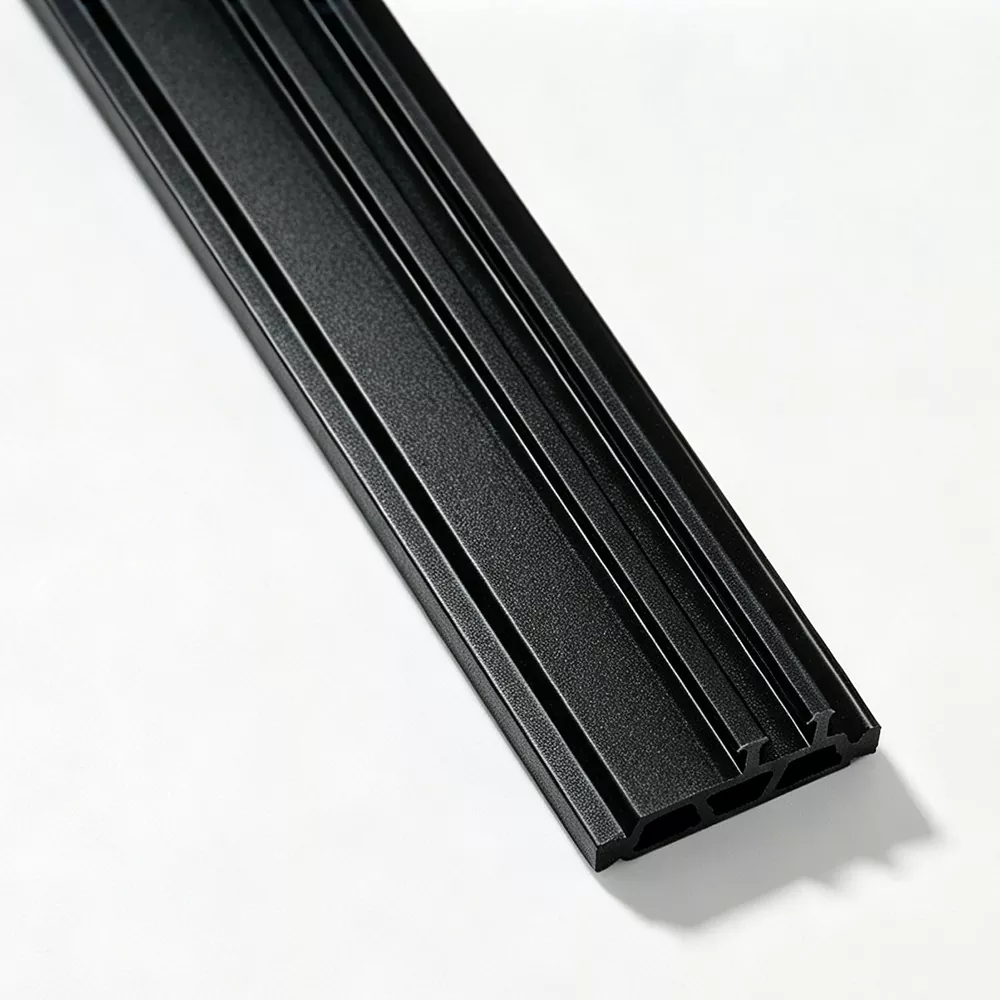

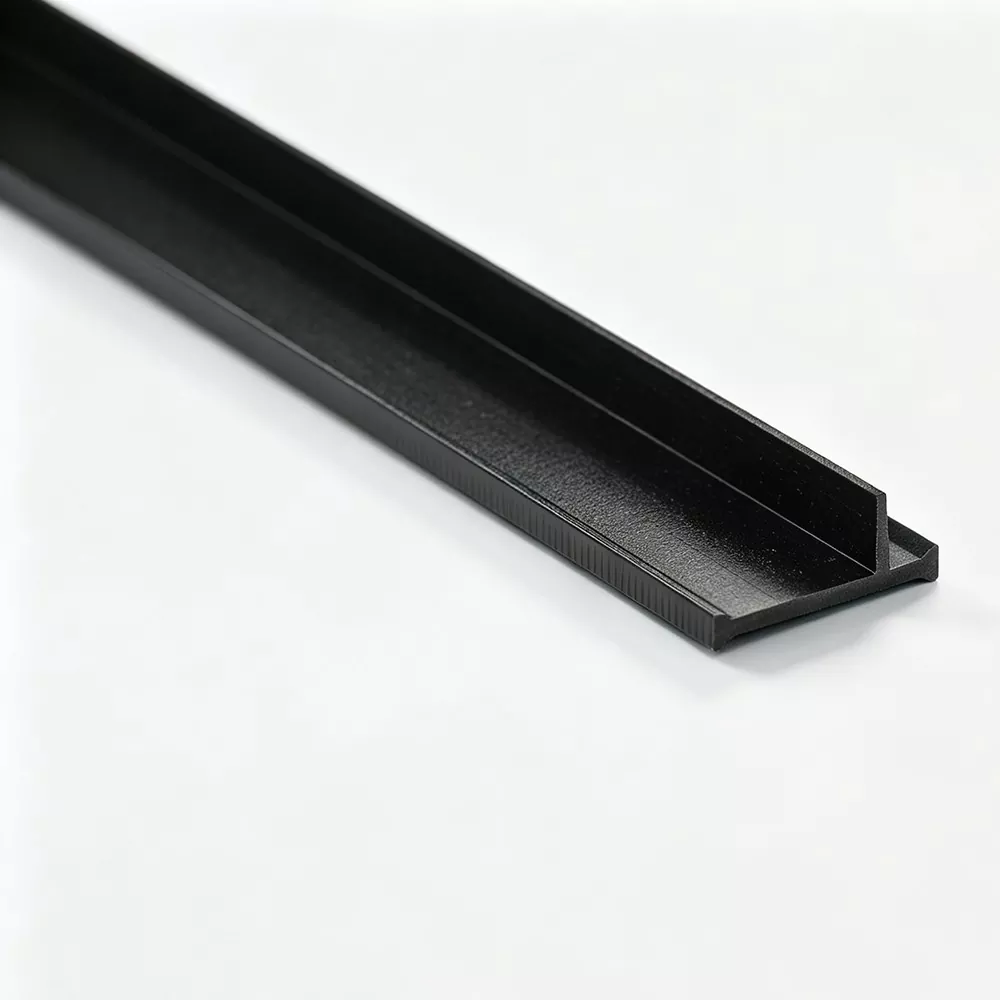

La bande à rupture de pont thermique de type T proposée par l'usine de Jinxing peut être fournie en bandes droites de 6 mètres ou en bobines de 500 mètres. Pour les profilés en aluminium nécessitant une section spéciale en forme de T, nous pouvons examiner les dessins du client et confirmer les dimensions, l'outillage, la couleur, la longueur et les exigences de traitement requis avant la production.
La géométrie d'une bande de type T peut être visualisée à travers trois relations de base au sein du profil :
La partie la plus large de la bande en forme de T doit correspondre à la géométrie de réception ou de retenue du profilé en aluminium.
La tige la plus étroite s'étend dans la rainure ou section correspondante du profilé et aide à établir la position prévue de la bande isolante.
Le profilé complet en forme de T doit rester compatible avec le profilé en aluminium pendant l'insertion et le traitement ultérieur. Les dimensions de la section doivent donc être confirmées par rapport au dessin de profil réel.
Ces relations rendent les bandes à rupture de pont thermique de type T particulièrement adaptées aux applications dans lesquelles le profilé en aluminium a été conçu autour d'une structure de réception définie en forme de T.
La bande est fabriquée à partir de nylon PA66 renforcé de 25 % de fibre de verre (GF25).
Le PA66 constitue la base polymère, tandis que la fibre de verre assure le renforcement du système de matériaux. Le composé est traité par extrusion pour former le profil en forme de T requis.
Ce matériau est utilisé dans toute la gamme de bandes à rupture de pont thermique de Jinxing pour :
· portes et fenêtres isolées en aluminium
· profils de murs-rideaux
· systèmes de profilés en aluminium à séparation thermique
· applications personnalisées de profils à rupture de pont thermique
Les bandes à rupture de pont thermique de type T sont formées en continu par extrusion, la section transversale étant établie par l'outillage sélectionné et stabilisée par refroidissement et dimensionnement en aval.
Le nylon PA66 et la fibre de verre GF25 sont préparés selon la formulation de production. Les matériaux entrants sont inspectés dans le cadre du processus de contrôle des matériaux.
Le composé préparé entre dans un système d'extrusion à double vis parallèle et est plastifié, mélangé et formé à l'aide d'un outillage conçu pour la section de type T requise.
Après l'extrusion, le profilé passe par des étapes de refroidissement et de dimensionnement pour stabiliser la géométrie en forme de T et maintenir les dimensions de section spécifiées.
La bande finie est transformée sous la forme de livraison requise. Selon la commande, il peut être livré sous forme de bandes droites de longueur fixe ou de bobines continues.
La sélection d'une bande de type T commence par le profilé en aluminium plutôt que par la bande seule.
Pour un nouveau profil ou un projet de remplacement, les informations suivantes doivent être vérifiées :
|
Considération du profil |
Pourquoi c'est important |
|
Rainure ou section de réception |
Détermine le positionnement de la bande en forme de T |
|
Dimensions de la tête |
Doit correspondre à la géométrie de retenue |
|
Dimensions de la tige |
Affecte l'engagement avec la rainure du profil |
|
Hauteur et largeur hors tout de la section |
Détermine la compatibilité dimensionnelle |
|
Sens d'insertion |
Aide à confirmer comment la bande entre dans le profil |
|
Processus de formage au rouleau |
Détermine les exigences de traitement en aval |
|
Longueur de bande requise et formulaire de fourniture |
Détermine l'alimentation droite ou en bobine |
Pour les profils non standard, le dessin de section en aluminium peut être révisé avant de confirmer l'outillage.
Des bandes de type T peuvent être incorporées dans des systèmes de profilés en aluminium isolés où le profilé est conçu autour d'une structure de réception en forme de T correspondante.
Utilisé dans les assemblages de profilés de murs-rideaux nécessitant une section à rupture de pont thermique de type T qui correspond à la géométrie spécifique du profilé en aluminium.
Convient aux conceptions de profilés qui nécessitent une section à rupture de pont thermique non standard plutôt qu'une configuration de type I ou de type C couramment disponible.
Les bandes de type T peuvent être envisagées lors du développement de nouveaux profilés en aluminium, où la section de bande et la rainure du profilé sont conçues ensemble pour établir la configuration d'assemblage requise.
Le principal avantage d’une bande à rupture de pont thermique de type T réside dans sa géométrie d’engagement des profils. La tête plus large et la tige plus étroite permettent à la bande de fonctionner avec des profilés en aluminium conçus avec une structure de réception correspondante.
|
Type de profil |
Caractéristique structurelle |
Considération de sélection appropriée |
|
Type T |
Tête plus large avec une tige plus étroite |
Convient aux profilés en aluminium conçus autour d'une structure de réception ou de retenue en forme de T |
|
Type I |
Section symétrique en forme de I |
Généralement sélectionné lorsque la rainure du profilé en aluminium est conçue pour une section isolante droite et centrée |
|
Type C |
Profil de réception en forme de C |
Convient aux profilés en aluminium utilisant une géométrie de retenue ou de réception correspondante |
Les bandes à rupture de pont thermique de type T sont souvent spécifiées en fonction de la géométrie du profilé en aluminium. Lorsque la section requise se situe en dehors de la plage standard, Jinxing peut revoir le dessin de profil avant la production.
Nos services de personnalisation disponibles comprennent :
· Dimensions transversales non standard
· Outillage et production basés sur des dessins
· Couleurs spéciales telles que le gris et le blanc
· Traitement coupé à longueur
· Fin du chanfreinage
· Emballage personnalisé
· Codage laser
Pour une bande de type T personnalisée, les acheteurs peuvent fournir la section transversale complète du profilé en aluminium ainsi que les dimensions, la longueur, la couleur, la méthode d'emballage et les conditions de traitement requises de la bande.
Ces informations permettent d'évaluer la section en forme de T requise avec le profilé en aluminium lui-même plutôt que de la traiter comme un composant autonome.
Le système de production couvre la préparation des matériaux, l'extrusion, le refroidissement, le dimensionnement, l'inspection et la finition.
Le nylon PA66 et la fibre de verre entrants sont vérifiés conformément aux procédures de contrôle des matériaux de l'entreprise. Pendant l'extrusion, les dimensions de la section transversale et l'état de la surface sont surveillés dans le cadre du contrôle en cours de processus.
Les tests en laboratoire peuvent inclure des propriétés telles que la densité, la dureté Shore, la résistance à la traction longitudinale et transversale, la résistance à l'eau, le vieillissement thermique et le coefficient de dilatation linéaire selon le produit applicable et les exigences de test.
Avant expédition, les bandes finies sont inspectées pour en vérifier l'apparence et les dimensions, avec la documentation d'inspection appropriée fournie conformément aux exigences de la commande convenues.
Nous considérons la bande de type T avec la géométrie du profilé en aluminium, ce qui est utile lorsqu'un projet implique une structure de réception ou de retenue spéciale.
Notre propre système de production par extrusion couvre les principales étapes de formation des profilés, depuis le traitement des matériaux jusqu'au refroidissement et au dimensionnement.
Les dessins du client peuvent être examinés pour les profils spéciaux de type T avant que l'outillage et la production ne soient confirmés.
Des bandes droites de 6 mètres et des bobines de 500 mètres sont disponibles pour différents processus de production de profilés en aluminium.
Une bande à rupture de pont thermique de type T est un profilé isolant PA66 GF25 avec une section transversale en forme de T conçue pour fonctionner avec une géométrie de profilé en aluminium correspondante.
La principale différence réside dans la géométrie de la section transversale et dans la manière dont la bande s'engage dans le profilé en aluminium. Les produits de type T utilisent une tête plus large et une tige plus étroite, le profil de réception doit donc être conçu ou sélectionné en conséquence.
La bande doit être adaptée à la section réelle du profilé en aluminium, y compris la rainure de réception, la zone de retenue, les dimensions de la tête et de la tige, le sens d'insertion et les conditions de traitement en aval.
Oui. Nous pouvons examiner les dessins des clients pour les sections de type T non standard et confirmer les exigences en matière d'outillage et de production avant la fabrication.
Oui. L'approvisionnement standard en bobines est de 500 mètres par rouleau. Des bandes droites de 6 mètres sont également disponibles.
Des couleurs spéciales et des exigences de coupe à longueur peuvent être confirmées selon les spécifications de la commande. Les sections transversales non standard sont examinées à partir du dessin du client avant la production.
Un dessin complet de la section transversale d’un profilé en aluminium constitue le point de départ le plus utile. Les acheteurs peuvent également fournir les dimensions, la longueur, la couleur, la forme de fourniture, les exigences d'emballage et les conditions de traitement requises.
