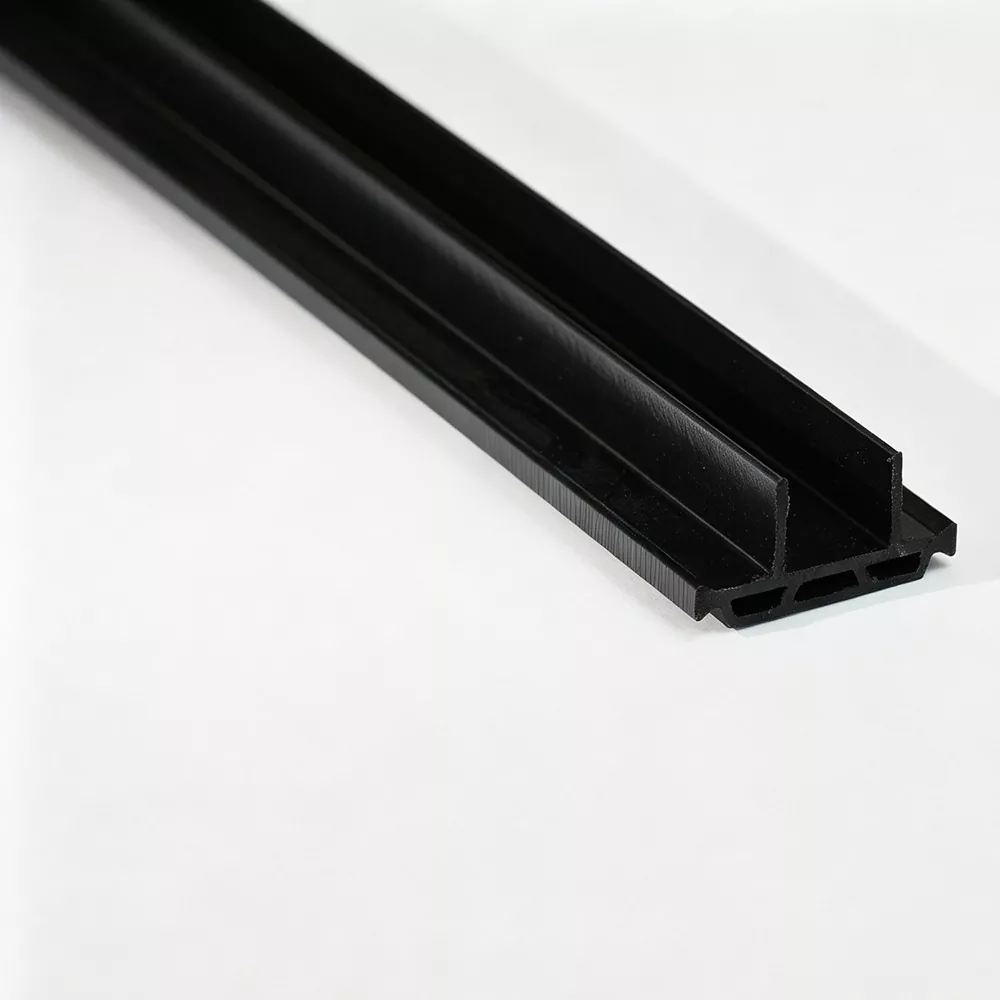

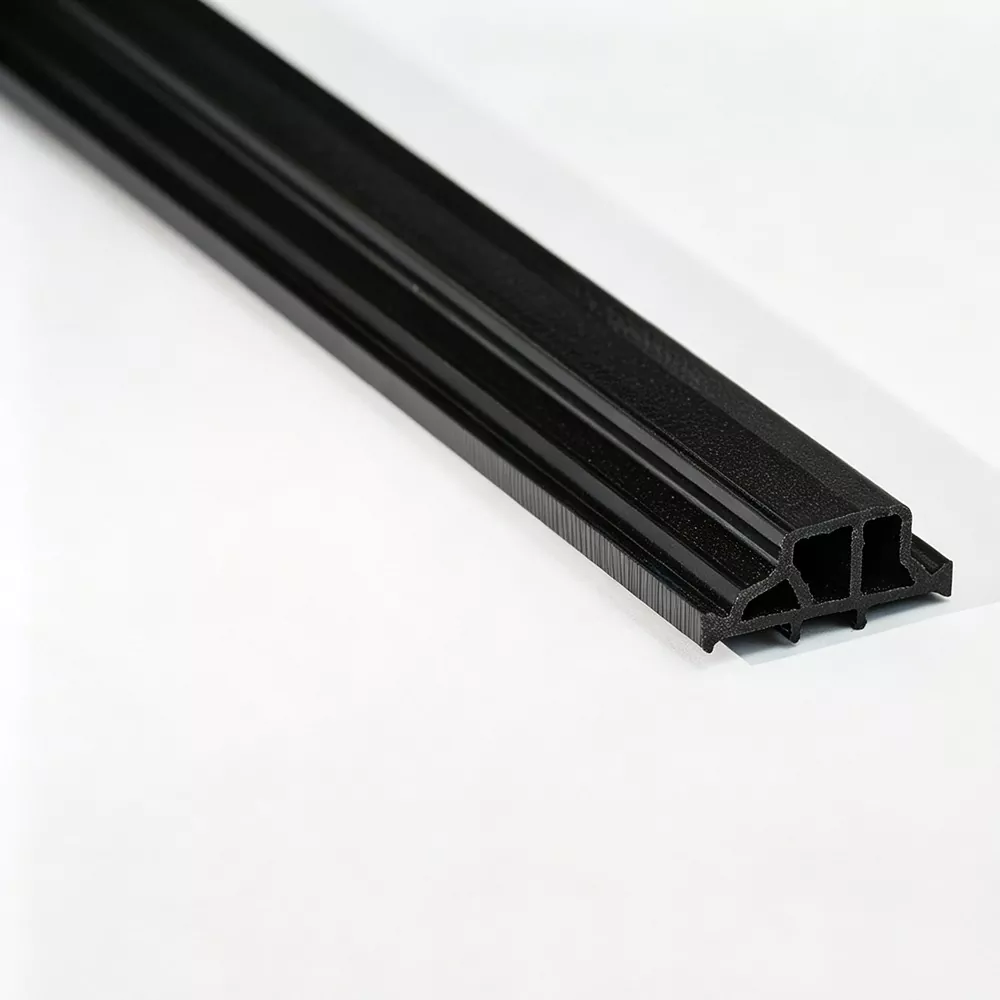

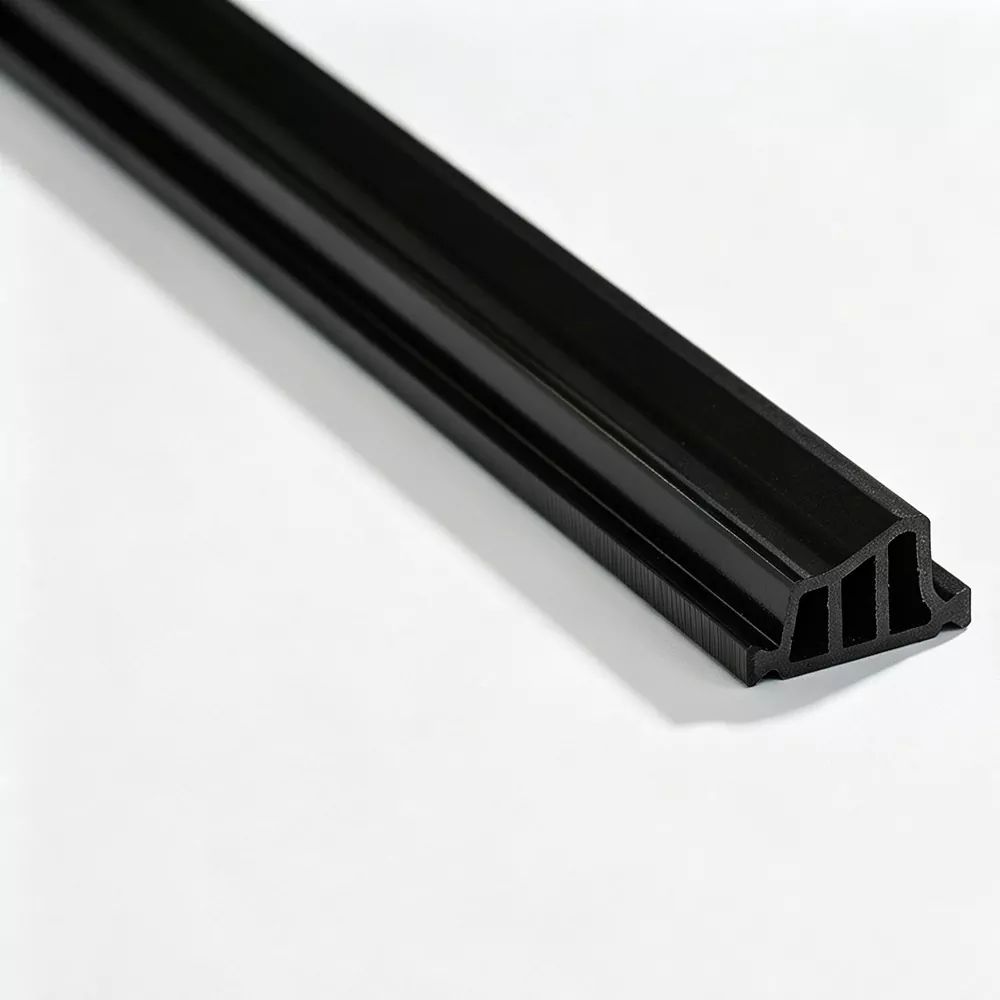

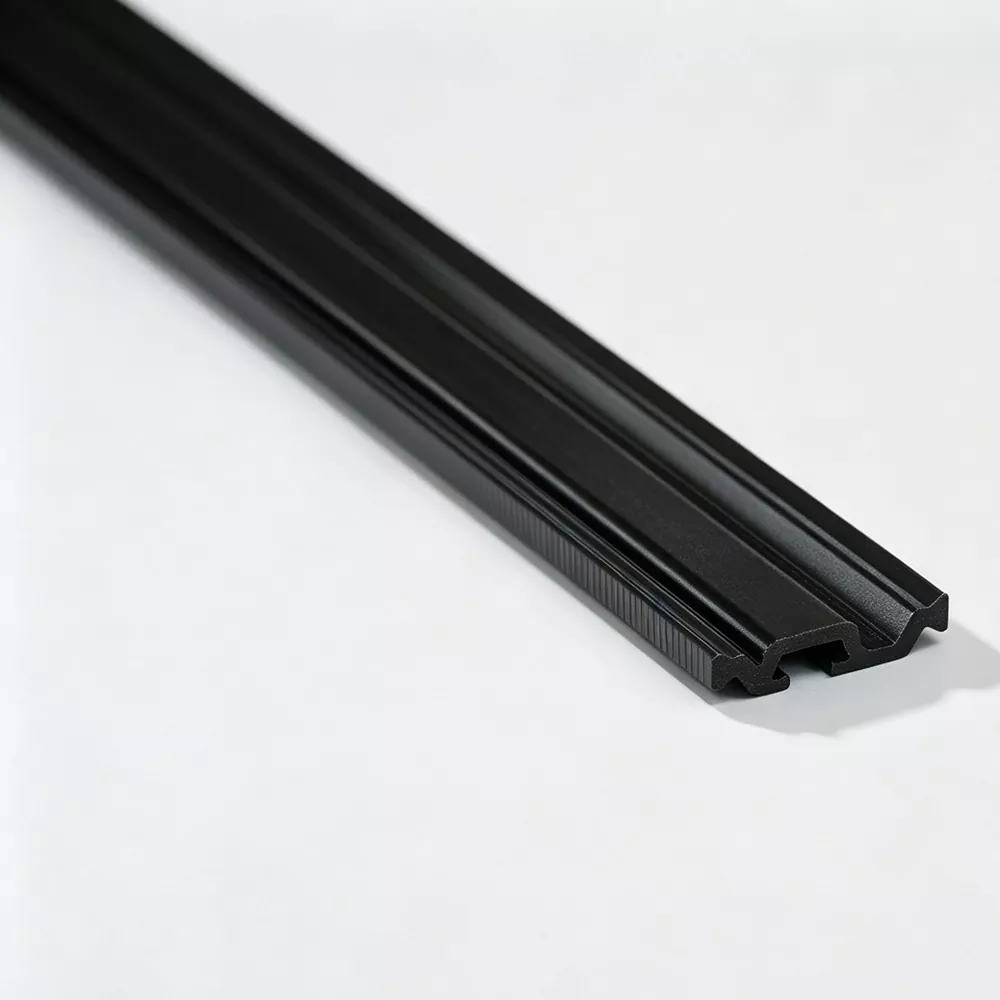

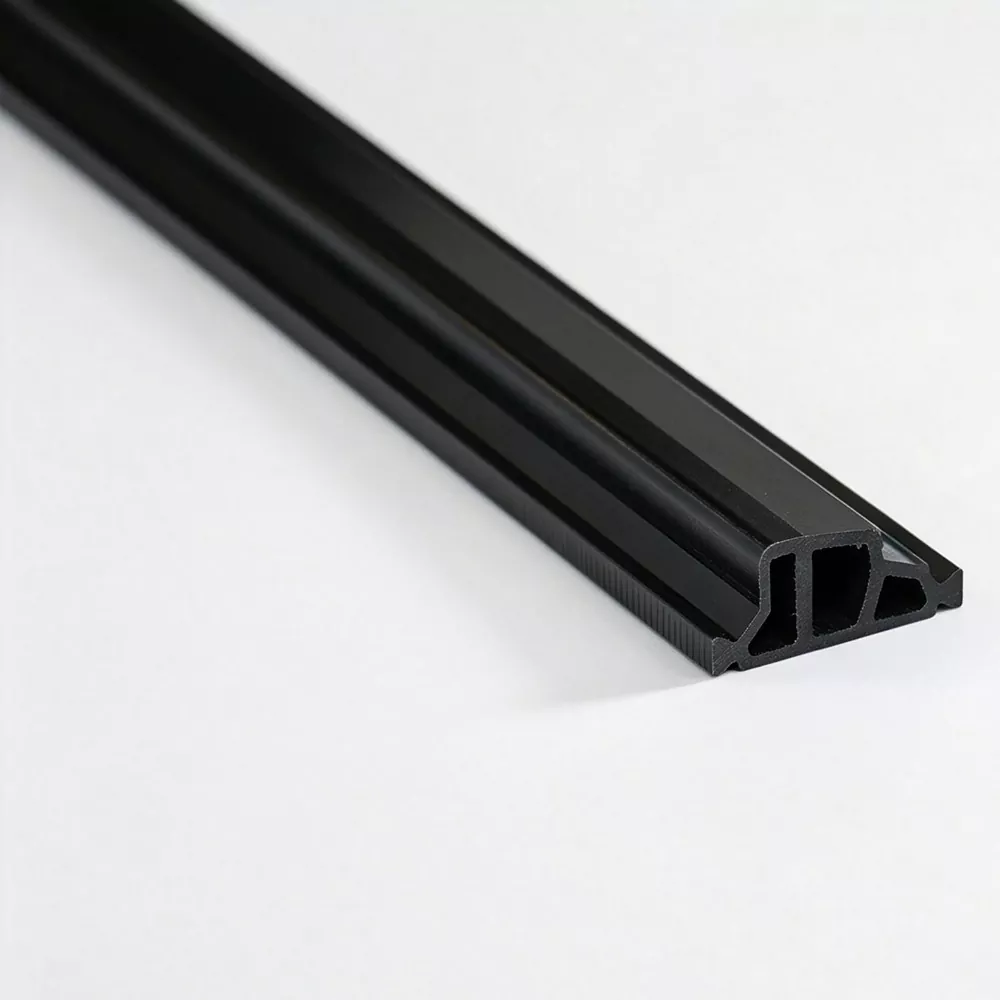

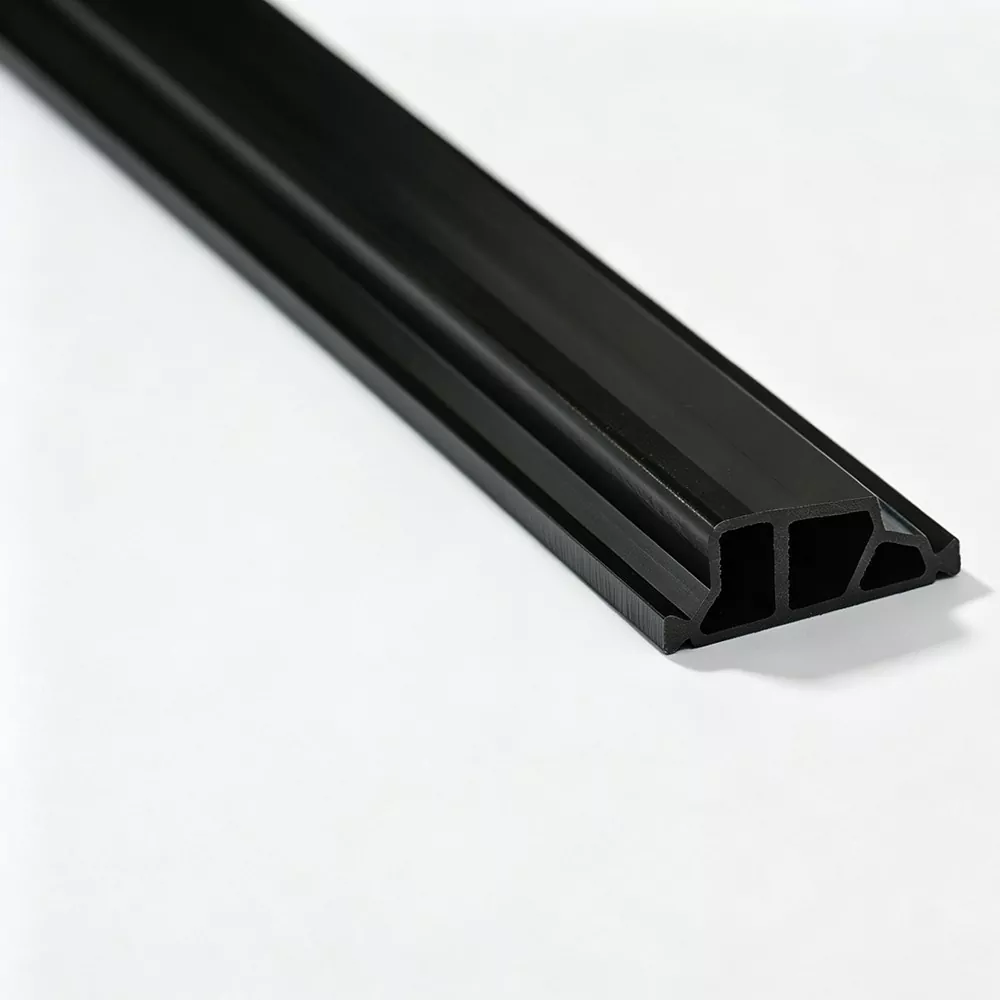

Une bande à rupture de pont thermique de forme personnalisée est un profilé isolant en polyamide non standard produit pour les systèmes en aluminium avec des exigences de section transversale spécifiques. Contrairement aux bandes à rupture de pont thermique standard, sa géométrie est développée autour de l'extrusion d'aluminium réelle, y compris la position des rainures, les zones de verrouillage, la profondeur du profil et d'autres contraintes dimensionnelles.
Jinxing propose le développement de bandes à rupture de pont thermique personnalisées pour les fabricants de profilés en aluminium, les producteurs de portes et fenêtres, les fournisseurs de murs-rideaux et les projets d'ingénierie nécessitant un profil qui ne peut pas être égalé par les formes de bandes conventionnelles.
L’intérêt principal d’une bande à rupture de pont thermique sur mesure n’est pas simplement de changer sa largeur ou sa longueur. Toute la section transversale peut être développée autour du profilé en aluminium.
Selon la candidature, le profil peut nécessiter :
· Bords de verrouillage non standard
· Sections décalées ou étagées
· Géométrie asymétrique
· Différentes épaisseurs de paroi
· Structures spéciales d'adaptation des rainures
· Coupes combinées ou irrégulières
Cela permet à la bande de suivre la géométrie réelle de l'extrusion d'aluminium au lieu de forcer un profilé standard dans une rainure inappropriée.
La section transversale est développée en fonction du profilé en aluminium correspondant, permettant de positionner les dimensions critiques et les zones de verrouillage là où elles sont nécessaires.
Pour les extrusions d'aluminium présentant des rainures irrégulières ou spécialement conçues, une bande à rupture de pont thermique de forme personnalisée peut fournir une correspondance dimensionnelle plus étroite qu'une bande à rupture de pont thermique standard.
Pendant l'extrusion, Jinxing contrôle le processus de formage et de refroidissement en fonction de la géométrie spécifique du profilé, aidant ainsi à maintenir des dimensions cohérentes entre les lots de production.
Le profil à rupture de pont thermique peut être produit avec des qualités de matériaux, des exigences de dureté et des couleurs spécifiées selon les exigences du projet du client.
La production de bandes à rupture de pont thermique sur mesure suit normalement un processus de développement :
Dessin / Échantillon → Révision de section → Développement d'outillage → Extrusion d'essai → Ajustement des dimensions → Production de masse
Avant l'outillage, Jinxing examine les dimensions critiques de la section proposée, notamment la taille globale du profil, les zones d'insertion, la géométrie de verrouillage et les points de contact avec l'extrusion d'aluminium.
La production d'essai peut ensuite être utilisée pour vérifier la section réelle avant de passer à la production régulière.
Jinxing produit principalement des bandes à rupture de pont thermique de forme personnalisée en utilisant du PA66 GF25, où le PA66 est renforcé avec 25 % de fibre de verre.
Pour les sections personnalisées, la sélection des matériaux doit prendre en compte non seulement la fonction d'isolation thermique de base, mais également la géométrie du profilé et les forces mécaniques rencontrées lors de l'insertion et de l'assemblage du profilé en aluminium.
Pour un produit personnalisé, l’inspection dimensionnelle se concentre sur les caractéristiques critiques de la section transversale, plutôt que de vérifier uniquement la largeur et l’épaisseur globales.
Jinxing peut inspecter les dimensions des profils, l'état de surface, la géométrie des sections et les propriétés des matériaux pertinentes conformément aux spécifications convenues. Les échantillons issus d'essais et de production de masse peuvent être comparés au dessin approuvé pour maintenir la cohérence des sections.
Il s'agit d'un profilé à rupture de pont thermique de section non standard développé spécifiquement pour une extrusion d'aluminium qui ne peut pas utiliser une bande isolante conventionnelle.
Oui. Un dessin de profilé en aluminium peut être utilisé pour revoir la géométrie de la bande requise et développer l'outillage correspondant.
Oui. Un échantillon peut être utilisé comme référence pour le développement de sections lorsque des dessins techniques complets ne sont pas disponibles.
Jinxing utilise principalement le PA66 GF25 pour les bandes à rupture de pont thermique personnalisées.
La section transversale peut être développée selon les exigences techniques et de fabrication du profilé en aluminium. La géométrie finale est confirmée après examen du dessin, de la structure des rainures et de la faisabilité de la production.
Normalement, une filière d'extrusion dédiée est requise lorsque la section demandée diffère de l'outillage existant.
Oui. Les conceptions d'outillage ou de profil existantes peuvent être révisées lorsque les clients ont besoin d'ajuster les dimensions ou les caractéristiques spécifiques des sections.
