Pour les systèmes de murs-rideaux en aluminium, la bande à rupture de pont thermique pour murs-rideaux assure la connexion non métallique entre les sections de profilés en aluminium séparées. Jinxing, un fabricant et une usine chinois, produit des profilés à rupture de pont thermique PA66 GF25 qui peuvent être adaptés aux conceptions d'extrusion de murs-rideaux, la géométrie de la section étant déterminée par la rainure du profilé, la structure de connexion et les dimensions requises.
Les extrusions de murs-rideaux contiennent souvent des rainures plus profondes, plusieurs points de connexion ou des sections spécialement conçues pour les meneaux, les traverses et autres composants de charpente. La bande à rupture de pont thermique doit correspondre à ces structures plutôt que d'être simplement sélectionnée en largeur.
Jinxing peut développer la bande autour de l'extrusion d'aluminium réelle, en tenant compte :
· Dimensions des rainures de profil
· Position d'insertion de la bande
· Zones de verrouillage ou d'engagement
· Profondeur transversale
· Séparation requise entre les sections en aluminium
· Méthode d'assemblage
Cette correspondance profil-bande est particulièrement importante lorsque le système de mur-rideau utilise une extrusion d'aluminium non standard.
La bande sert de composant de séparation thermique à l'intérieur du cadre en aluminium. En remplaçant une connexion métallique continue par un profilé en polyamide, il interrompt le chemin conducteur direct entre les pièces en aluminium séparées.
Son rôle est étroitement lié à la conception du mur-rideau complet. L'extrusion d'aluminium, la bande à rupture de pont thermique, le système de vitrage, les joints et la méthode de connexion contribuent tous au comportement thermique final de la façade assemblée.
Jinxing utilise le PA66 GF25 comme matériau principal. Le renfort à 25% de fibres de verre offre une plus grande rigidité et résistance mécanique que le polyamide non renforcé.

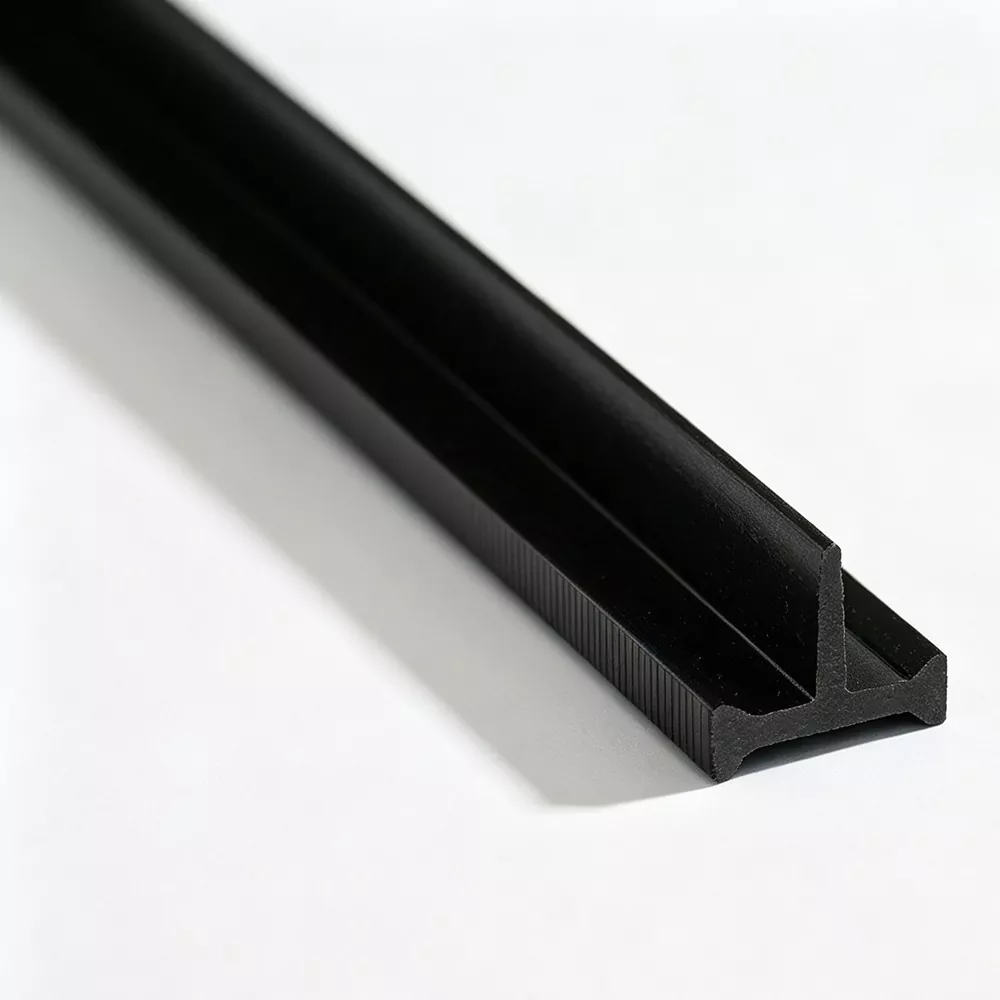

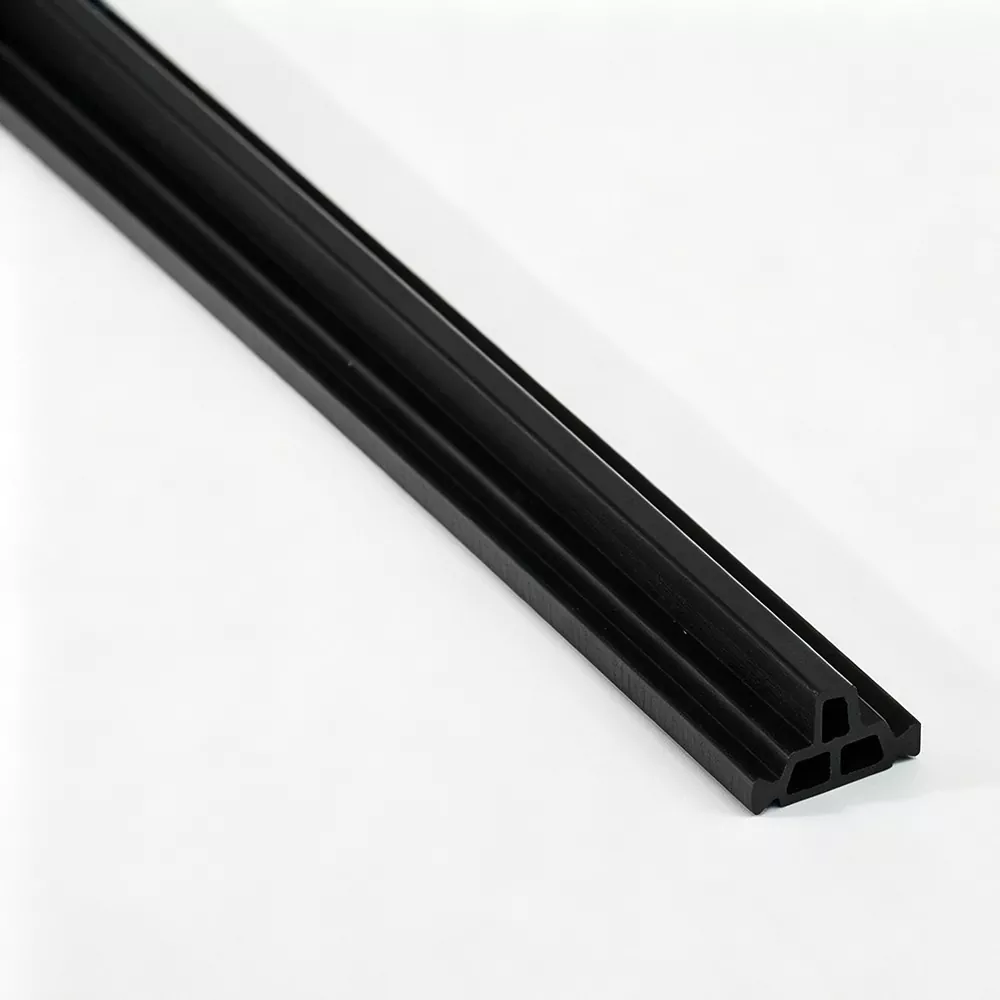

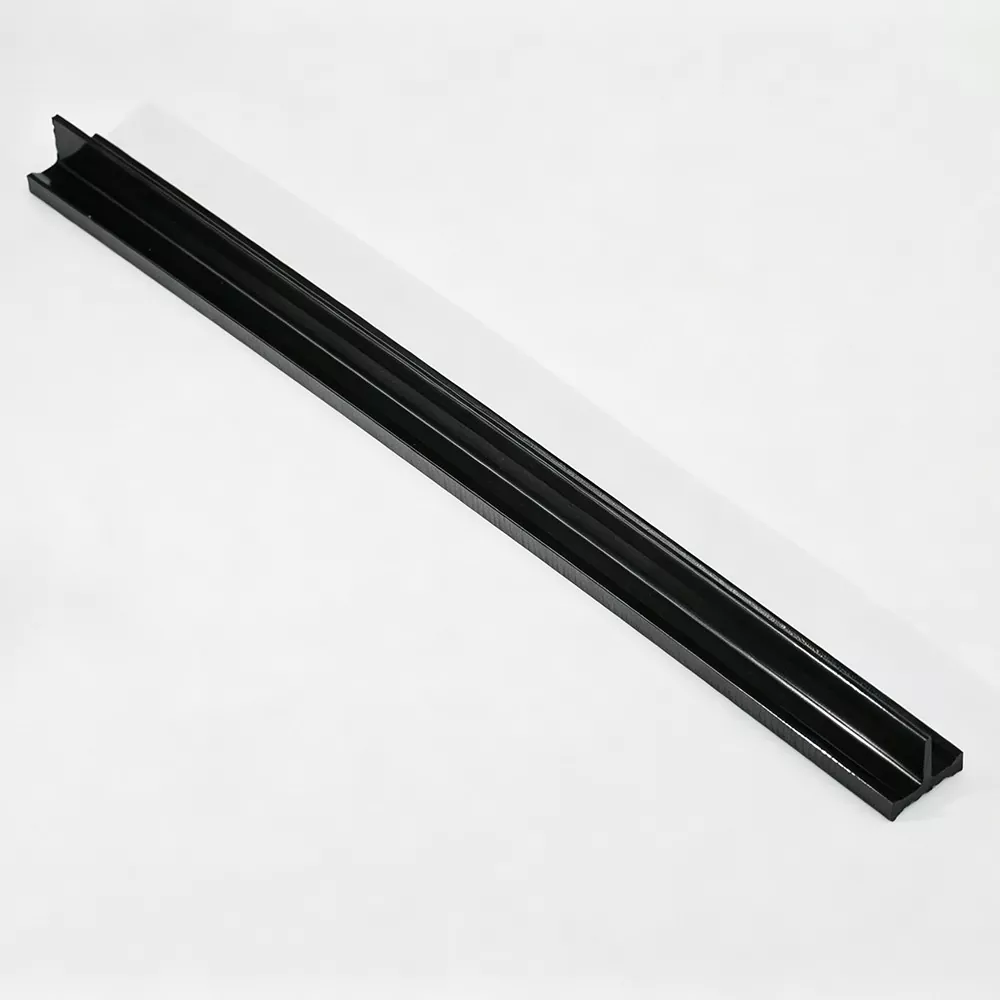

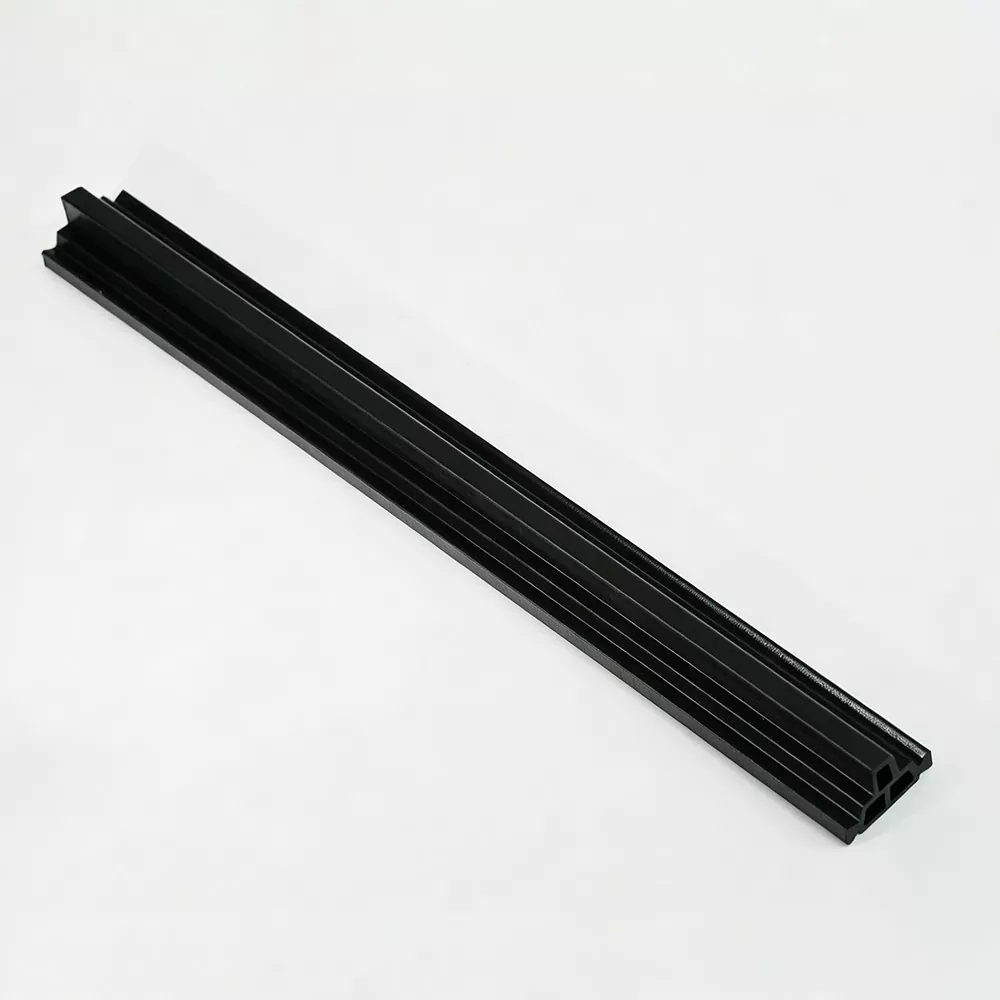

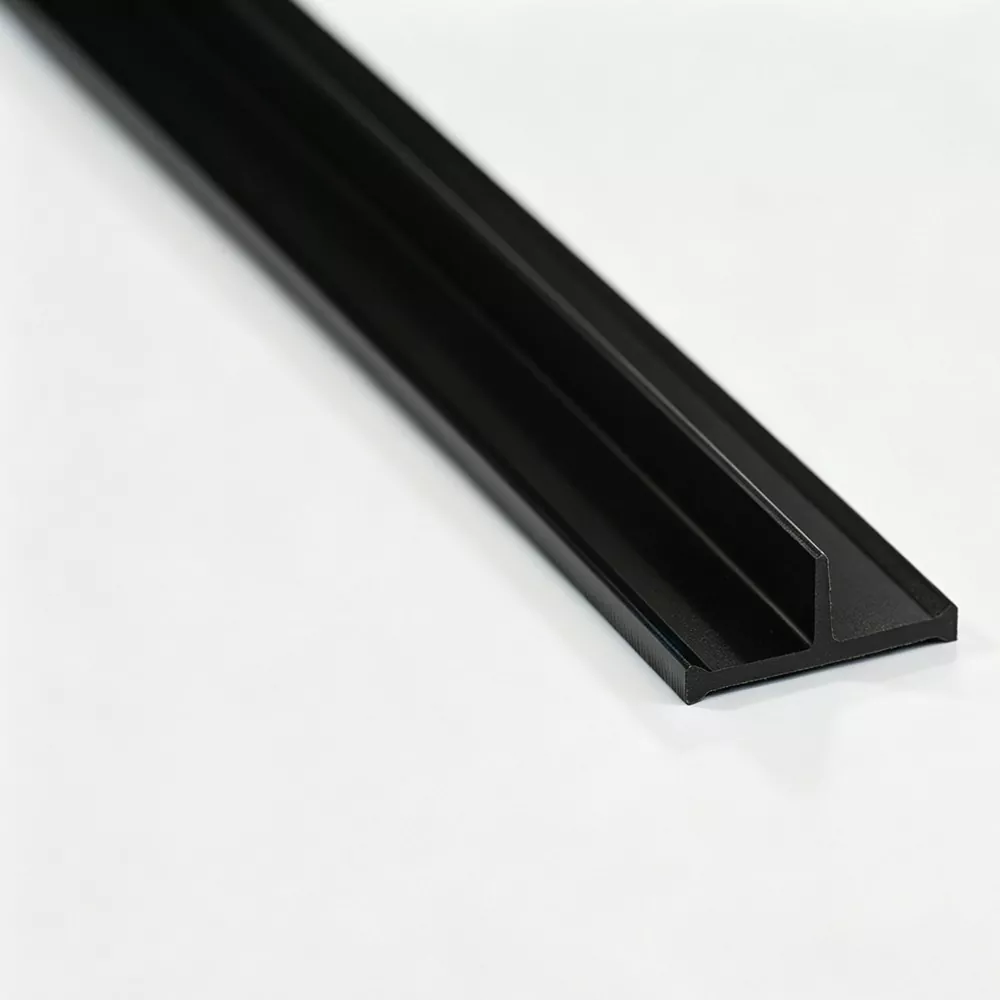

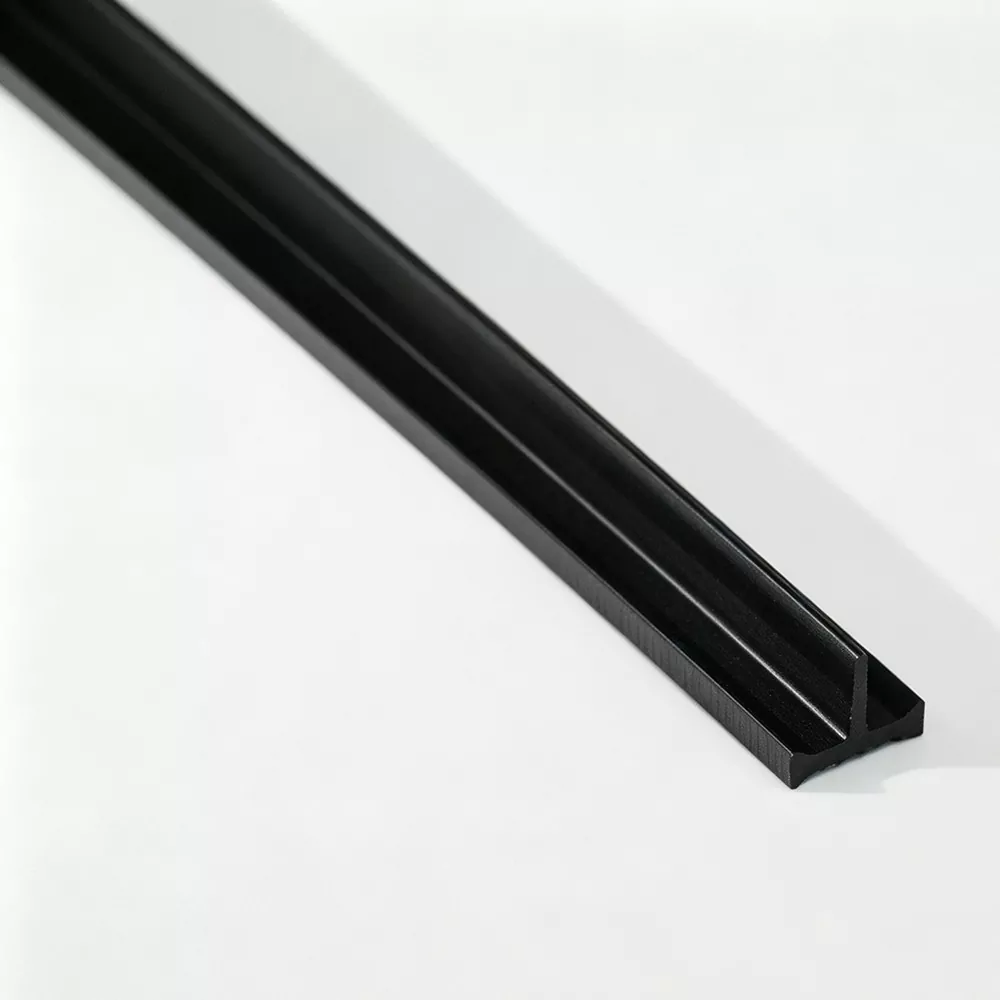

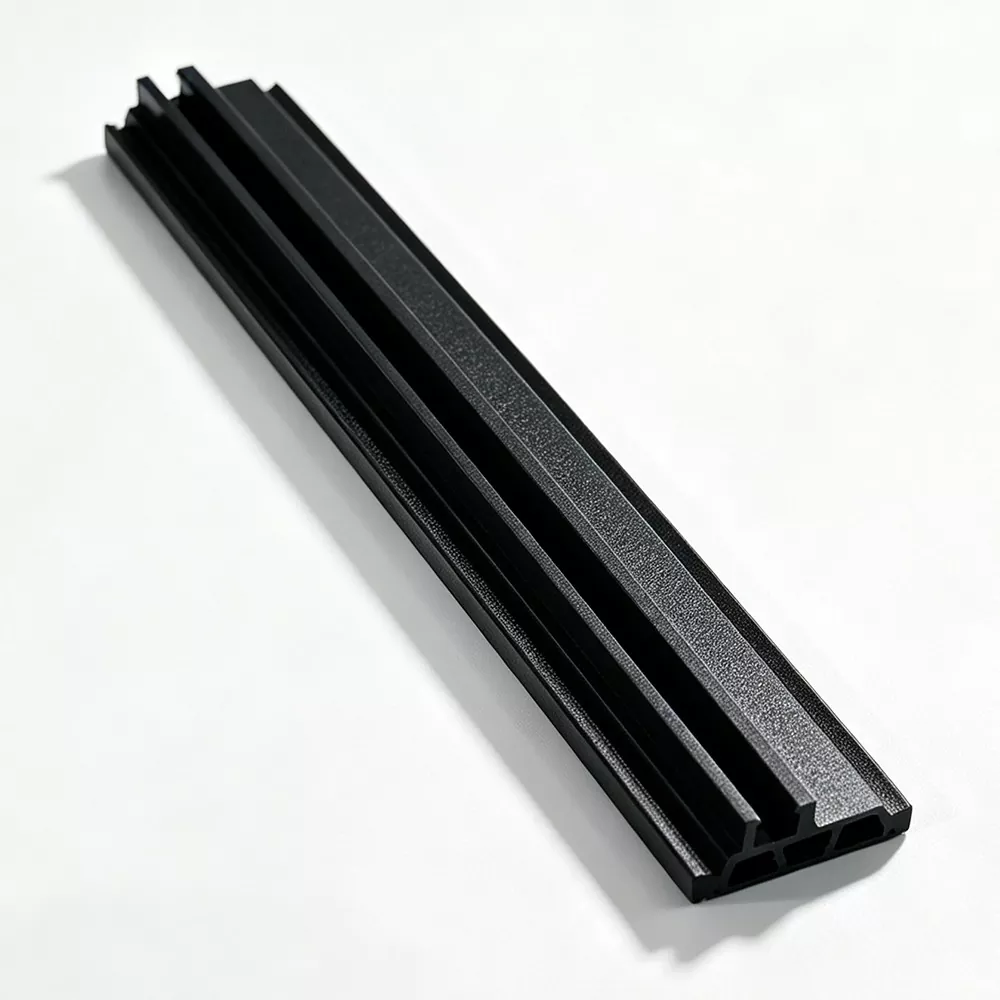

La bande à rupture de pont thermique pour murs-rideaux peut être produite avec différentes géométries en fonction de l'extrusion du mur-rideau, y compris les sections standard de type I, de type C, de type T et des sections spéciales.
Les profilés de murs-rideaux peuvent impliquer des sections en aluminium relativement longues. Une géométrie cohérente de la bande le long de l'extrusion permet de maintenir la relation prévue entre la rupture thermique et le profilé en aluminium lors de l'assemblage.
Les propriétés des matériaux et des profilés finis peuvent être vérifiées conformément aux exigences techniques convenues, notamment la résistance à la traction, la dureté, le vieillissement thermique et d'autres caractéristiques pertinentes.
Dans la construction de murs-rideaux, les meneaux et les traverses peuvent utiliser différentes conceptions d'extrusion d'aluminium. Leurs exigences en matière de rupture de pont thermique peuvent donc différer.
Plutôt que d'appliquer une spécification de bande sur l'ensemble d'un projet, la section Bande à rupture de pont thermique pour murs-rideaux peut être déterminée séparément en fonction de l'extrusion correspondante.
Pour les projets comportant plusieurs sections de profilés de mur-rideau, Jinxing peut examiner les dessins et organiser les spécifications des bandes requises en conséquence.
Lorsqu'une bande standard existante ne peut pas correspondre à l'extrusion d'aluminium, Jinxing prend en charge le développement de profils sur la base des informations techniques.
Le processus de développement peut inclure :
Dessin de profil en aluminium → Analyse de section → Outillage → Profil d'essai → Vérification dimensionnelle → Production
Les dimensions critiques sont confirmées lors de la phase d’essai avant la production régulière. Ceci est utile pour les fabricants de murs-rideaux développant des systèmes d’extrusion exclusifs ou remplaçant une bande à rupture de pont thermique existante.
Le principal matériau utilisé par Jinxing est le PA66 renforcé à 25 % de fibre de verre.
Pour les projets de murs-rideaux, les caractéristiques des matériaux pertinentes peuvent inclure :
· Résistance à la traction
· Performances mécaniques liées au cisaillement
· Dureté Shore
· Résistance au vieillissement thermique
· Résistance à l'eau
· Comportement d'expansion linéaire
· Performance à des températures spécifiées
Les tests peuvent être organisés conformément aux normes applicables et aux spécifications techniques du client.
Pour les bandes à rupture de pont thermique pour murs-rideaux, la précision dimensionnelle est particulièrement importante au niveau des zones en contact avec l'extrusion d'aluminium.
L'inspection de Jinxing peut couvrir :
|
Vérifier |
Ce qu'il contrôle |
|
Largeur du profil |
Ajustement global dans la section en aluminium |
|
Épaisseur |
Engagement et assemblage des rainures |
|
Géométrie de verrouillage |
Connexion entre la bande et l'extrusion |
|
Forme en coupe transversale |
Alignement avec le profil du mur-rideau |
|
État des surfaces |
Défauts d'extrusion visibles |
|
Propriétés des matériaux |
Performances mécaniques et environnementales |
Avant de commander une bande à rupture de pont thermique pour un mur-rideau, l'information la plus utile est le dessin d'extrusion d'aluminium d'accouplement.
Les points clés à confirmer sont :
Profilé aluminium → Structure de rainure → Géométrie des bandes → Liaison mécanique → Dimensions requises → Matériau → Quantité
Pour un projet de mur-rideau à profilés multiples, chaque section d'aluminium pertinente doit être vérifiée séparément plutôt que de supposer qu'une seule bande à rupture de pont thermique s'adaptera à tous les éléments de charpente.
Il s'agit d'un profilé isolant en polyamide positionné entre des sections en aluminium séparées dans un système de charpente de mur-rideau à rupture de pont thermique.
Jinxing produit principalement des bandes à rupture de pont thermique pour murs-rideaux en utilisant du PA66 GF25, avec 25 % de renfort en fibre de verre.
Oui. Jinxing peut développer la section transversale selon un dessin de profil en aluminium ou un échantillon de bande existant.
C’est peut-être le cas. La bande correcte dépend de la géométrie et de la structure des rainures de chaque extrusion d'aluminium, de sorte que différents profils de murs-rideaux peuvent nécessiter des spécifications différentes.
Un dessin de profilé en aluminium, la section ou l'échantillon de bande requis, les dimensions, les exigences en matière de matériaux, la couleur, la longueur et la quantité estimée sont utiles pour confirmer les spécifications.
Oui. Des sections transversales non standard peuvent être développées grâce à un outillage dédié basé sur les exigences de profil du client.
