Bande à rupture de pont thermique creuse en polyamide

La conception multi-cavité de la bande creuse à rupture de pont thermique en polyamide introduit des sections creuses internes dans le profilé en polyamide, créant ainsi un chemin plus long et plus complexe pour le transfert de chaleur à travers la barrière thermique. Pour les acheteurs recherchant un fournisseur chinois ou une usine capable de produire des profilés à rupture de pont thermique en polyamide plus larges, Jinxing peut fabriquer la section en fonction des dimensions et de la disposition des cavités de l'extrusion d'aluminium.

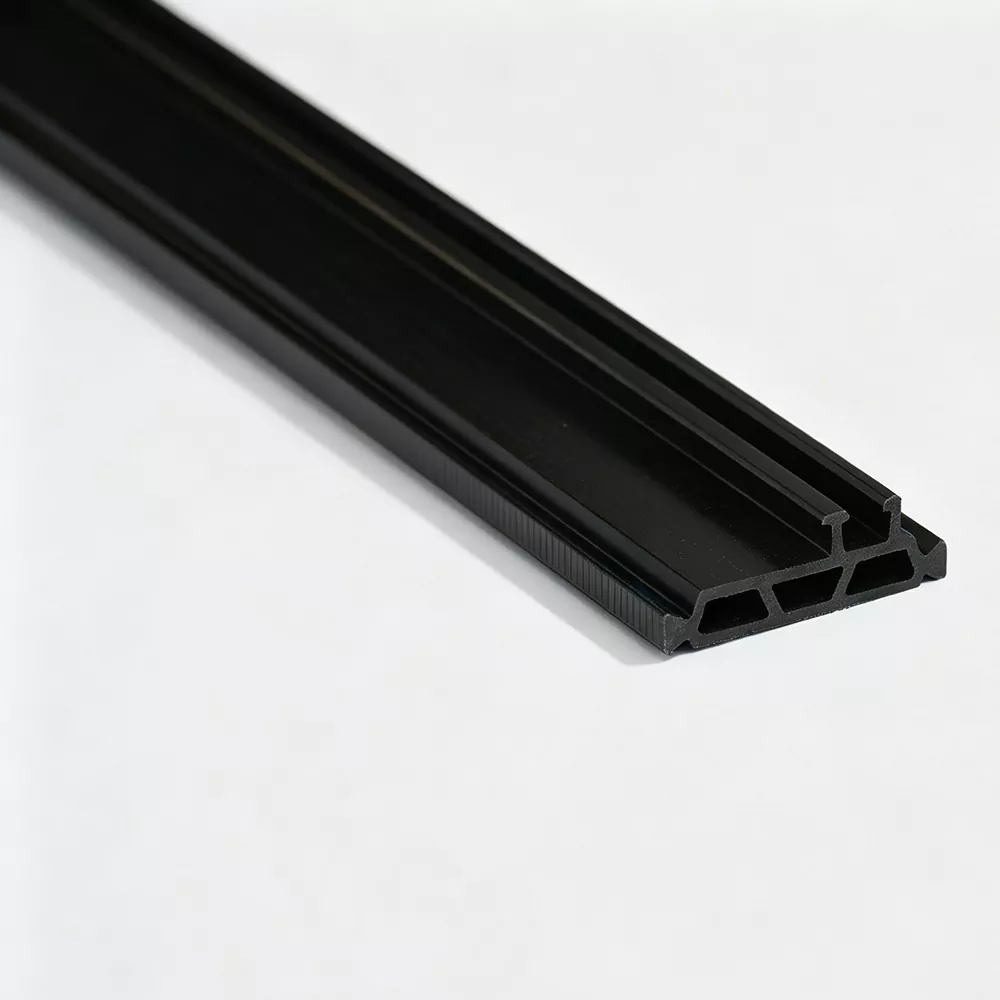

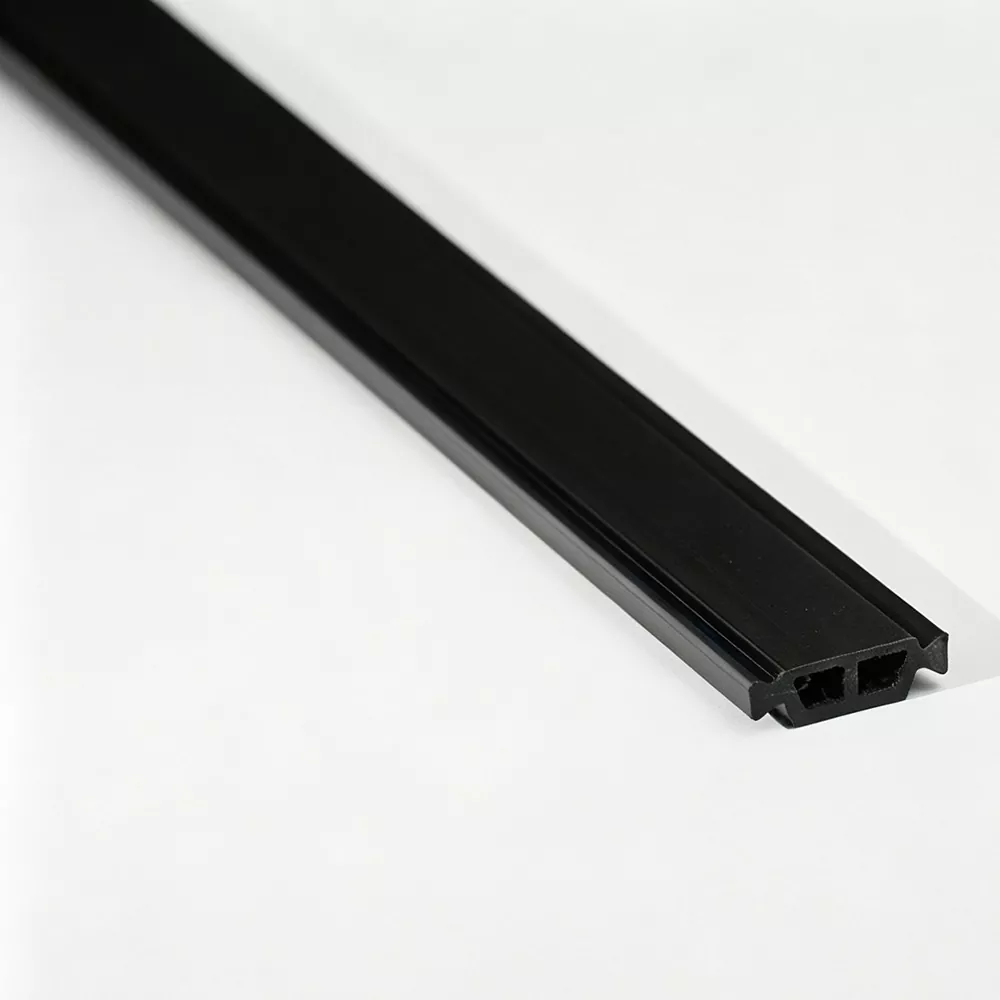

Structure multi-cavité

Contrairement à une bande pleine à rupture de pont thermique, le profilé creux contient des cavités internes s'étendant dans le sens de l'extrusion. Ces cavités réduisent la quantité de matériau polyamide continu dans la section et modifient le chemin de transfert de chaleur à travers le profilé.

Cette structure est particulièrement utile pour les conceptions à rupture de pont thermique plus larges, où un profil creux ou à plusieurs cavités peut fournir un équilibre pratique entre la géométrie de l'isolation, la taille du profil et les performances mécaniques.

Principaux avantages

· Construction multi-cavité : crée une séparation interne supplémentaire dans le profil à rupture de pont thermique.

· Convient aux sections plus larges – Fournit une structure de profil pratique pour les conceptions à rupture de pont thermique de plus grande largeur.

· Matériau PA66 GF25 - Le renfort en fibre de verre supporte la rigidité requise pour l'assemblage de profilés en aluminium.

· Bonne stabilité longitudinale - La structure de profil renforcée convient aux applications nécessitant des performances stables sur toute la longueur d'extrusion.

· Contrôle dimensionnel – L'extrusion de précision aide à maintenir la forme de la cavité et les dimensions globales du profil.

Là où les profils creux ont du sens

La bande creuse à rupture de pont thermique en polyamide est principalement envisagée pour les systèmes en aluminium avec des sections de rupture de pont thermique plus grandes ou plus larges, notamment :

· Fenêtres en aluminium à rupture de pont thermique

· Portes en aluminium

· Profilés de murs-rideaux

· Extrusions d'aluminium architectural de grande largeur

· Systèmes de rupture de pont thermique personnalisés

La section transversale finale doit être déterminée à partir du profilé en aluminium plutôt que sélectionnée uniquement en fonction du nom de l'application.

Une approche différente de la séparation thermique

La structure creuse modifie la façon dont la chaleur se déplace à travers la rupture de pont thermique. Au lieu de compter uniquement sur la largeur d'une section solide en polyamide, les cavités internes créent des interfaces supplémentaires et un chemin de transfert moins direct.

L'effet dépend de la conception complète du profilé, notamment de la taille de la cavité, de l'épaisseur de la paroi, de la largeur de la bande et de l'extrusion d'aluminium environnante.

Considérations mécaniques

Un profilé creux doit encore résister aux forces générées lors de l'insertion, du laminage et de l'entretien. Jinxing utilise du PA66 renforcé de fibre de verre pour apporter la rigidité nécessaire à l'assemblage à rupture de pont thermique.

Pour les profils plus larges, la structure longitudinale et la géométrie des murs sont particulièrement importantes. La disposition des cavités doit donc être prise en compte ainsi que les conditions d’engagement mécanique et de traitement requises.

Conception de profils et géométrie de cavité

Pour une bande creuse à rupture de pont thermique, la structure interne fait partie de la conception du produit. Jinxing peut ajuster :

Cela rend le dessin du profilé en aluminium particulièrement utile lors du développement d'un profilé creux non standard.

PA66 GF25 et fabrication

Jinxing produit des bandes creuses à rupture de pont thermique en polyamide en utilisant du nylon PA66 renforcé de fibre de verre. La séquence de fabrication couvre le mélange des matériaux, l’extrusion, le refroidissement, le façonnage et la découpe de précision.

Étant donné que le profilé contient des cavités internes, une extrusion et un refroidissement stables sont importants pour conserver la géométrie du mur conçu. Les échantillons de production sont vérifiés pour les dimensions transversales et les défauts de surface.

Contrôles de qualité

Le processus d'inspection de Jinxing couvre les matières premières, l'extrusion, les profilés finis et l'expédition. Les contrôles pertinents peuvent inclure :

· Humidité des matières premières

· Indice d'écoulement de fusion

· Contenu en fibre de verre

· Dimensions transversales

· Géométrie de la cavité

· État de surface

· Propriétés mécaniques

· Vieillissement thermique et résistance à l'eau si nécessaire

Les tests peuvent être effectués selon les exigences applicables du projet ou du marché.

Profils à rupture de pont thermique creux personnalisés

Les bandes creuses à rupture de pont thermique en polyamide sont souvent développées pour des systèmes en aluminium spécifiques plutôt que sélectionnées dans une gamme de tailles universelle.

Jinxing peut fabriquer des sections creuses personnalisées sur la base d'un dessin de profilé en aluminium ou d'un échantillon physique, y compris des ajustements de la largeur totale, de la structure du mur, de la disposition des cavités, de la géométrie de verrouillage, de la couleur et de la longueur.

Le parcours de développement peut être :

Dessin de profil → Revue des sections creuses → Outillage → Essai d'extrusion → Confirmation des dimensions → Production en série

Formulaires d'approvisionnement

Des bandes droites peuvent être fournies à raison de 6 m par pièce, tandis qu'une fourniture en bobines peut être organisée là où le profil et le processus de production sont adaptés. Un traitement coupé à longueur, un emballage personnalisé et un codage laser sont également disponibles.

FAQ

Qu'est-ce qu'une bande creuse à rupture de pont thermique en polyamide ?

Il s'agit d'un profilé à rupture de pont thermique à base de PA66 contenant une ou plusieurs cavités creuses internes. La structure multi-cavité modifie le chemin de transfert de chaleur et est couramment utilisée pour les sections de rupture de pont thermique plus larges.

Pourquoi utiliser un profilé creux à rupture de pont thermique au lieu d'une bande pleine ?

Une structure creuse peut fournir une séparation interne supplémentaire et est particulièrement adaptée aux conceptions à rupture de pont thermique de plus grande largeur où la géométrie du profil et les exigences mécaniques doivent être équilibrées.

Quel matériau Jinxing utilise-t-il pour les bandes creuses à rupture de pont thermique ?

Jinxing utilise du nylon PA66 renforcé de fibre de verre pour ses profilés à rupture de pont thermique en polyamide.

Les bandes creuses à rupture de pont thermique sont-elles adaptées aux grands profilés en aluminium ?

Ils peuvent convenir à des sections à rupture de pont thermique en aluminium plus larges, à condition que la géométrie de la bande et l'engagement mécanique correspondent à la conception de l'extrusion.

Jinxing peut-il personnaliser la structure creuse ?

Oui. Les dimensions hors tout, la disposition des cavités, la géométrie des murs et les détails de verrouillage peuvent être développés selon des dessins ou des échantillons de profilés en aluminium.

Où sont utilisées les bandes creuses à rupture de pont thermique ?

Les applications typiques incluent les fenêtres, portes, murs-rideaux en aluminium à rupture de pont thermique et autres systèmes architecturaux en aluminium utilisant des sections à rupture de pont thermique plus larges.
